吊顶槽钢卷成型机

吊顶槽钢卷成型机

吊顶系统吊顶槽辊成型机为吊顶龙骨吊顶杆生产厂家。

吊顶采用定制钢吊顶通道

吊顶通道生产线工艺

开卷机矫直机2中1→导向装置→卷成型机→剪切装置(含刀)→成品机架

布局如下

机器列表

2合一开卷矫直机

1、手动型扩张

2、参数

1)被动放电

2)线圈重量:< 2T

3)线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5)厚度.0.4 - 1.6毫米

6)矫直辊:7个

8) Power.1.5kw

伺服送料器
3.1马克斯。喂养宽度:400毫米
3.2进料厚度:0.4-1.6mm

3.3电机，1.3KW(安川)

引导设备

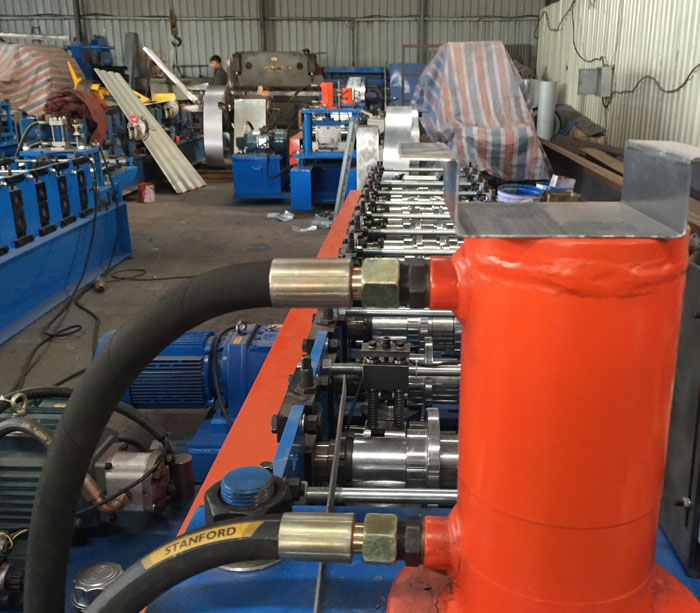

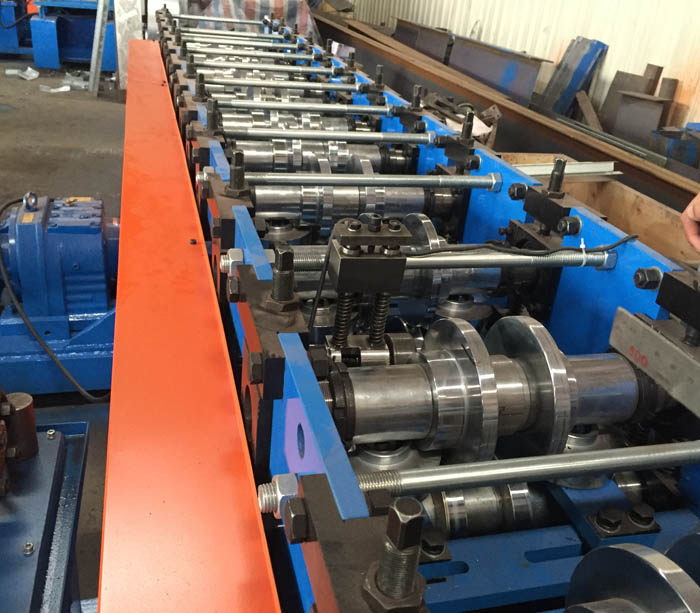

主要成型机(板面宽度65mm，配筋设计)

5.1成型辊:14个工位，并加橡皮辊，确保表面轮廓无划痕。

侧板:5.2 T。18mm ,A3 steel Heavy duty 。

5.3滚动速度:2-8米/分钟。

5.4辊子材质:45 #，整体淬火，硬度HRC56-62℃。
5.5电机功率:4KW。
5.6主要辊:￠65毫米,45 #。
5.7设备底座:400# H型采用焊接钢板。

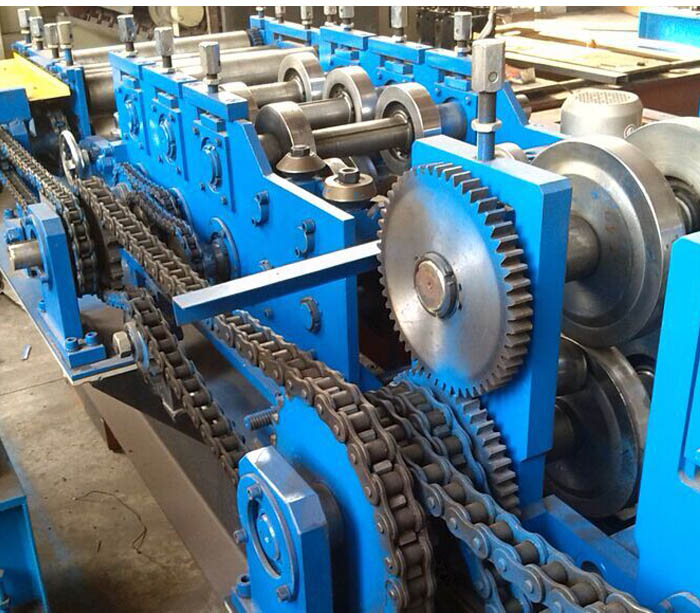

5.8传动方式:链传动。
5.9安全性:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而其他齿轮在链条上和工作人员很容易造成伤害，传动部分盖上防护罩，确保工人的安全。

平收集架

电气控制系统
全线采用进口PLC控制，液晶触摸屏，人机界面。人们与PLC交互。操作员设定程序自动运行(可编程控制)并控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数及故障指示。工件长度数字设定，可调长度也可调。设备运行状态实时监控及故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统:西门子
逆变器:台湾石林
编码器:欧姆龙
触摸屏:西门子

一些元件是施耐德品牌的器件。

设备齐全的吊顶金属件生产线

不。	机器的名字	数量	备注
1	开卷机矫直机	1
2	伺服送料器	1
4	引导设备	1
5	成形机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

金属成形机器配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

质量的保证

Superda保证吊顶钢辊成型线按照客户要求图纸设计，机器是全新的。规格、性能符合图纸规定，操作平稳。成型的金属框架可以很好地与其他金属部件固定

钢槽辊成型机优势

1、生产金属框架的钢架生产线。

2、PLC控制系统，自动操作方便。

3、优质轧辊，经淬火处理，硬度可达HRC58-62℃。

4、采用Cr12切割刀片跟踪切割系统。

槽钢框架广泛应用于商业和工业建设项目。

有三角弹簧三通、角槽、T檩、V膝等吊顶金属件。

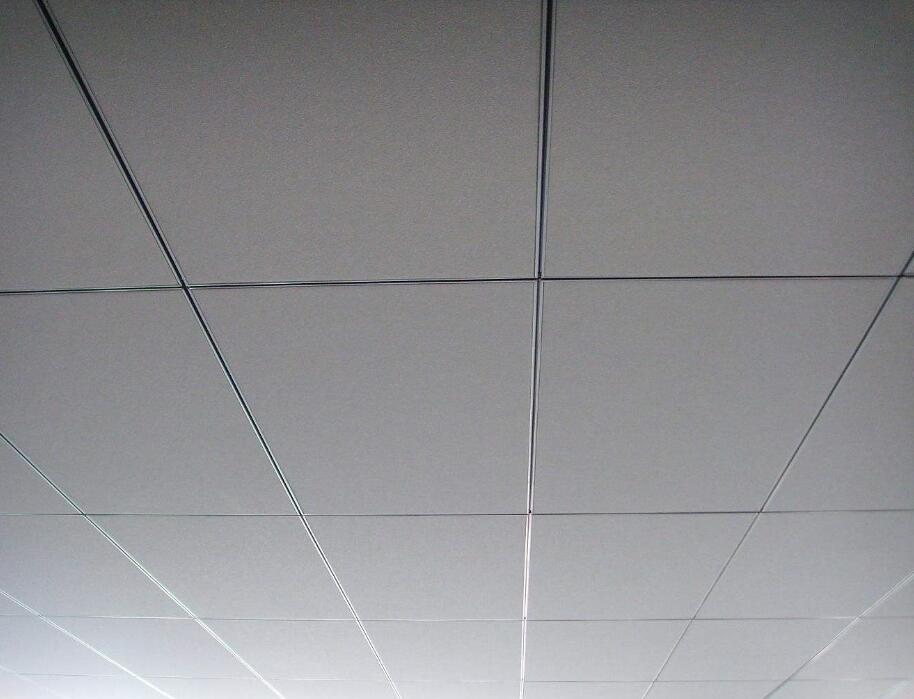

吊顶，又称顶吊顶，是建筑装饰工程中重要的分项工程。吊顶具有保温、隔热、隔音的功能，弥补了房屋本身的缺陷，增加了空间的层次感，便于光源的补充，便于清洁。吸声的功能也是电气、通风、空调、通讯及防火、报警管道设备等工程的隐藏层。

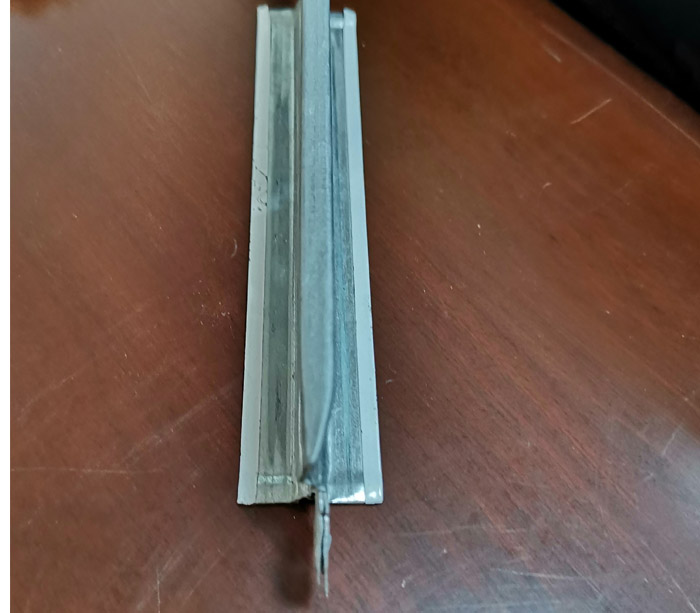

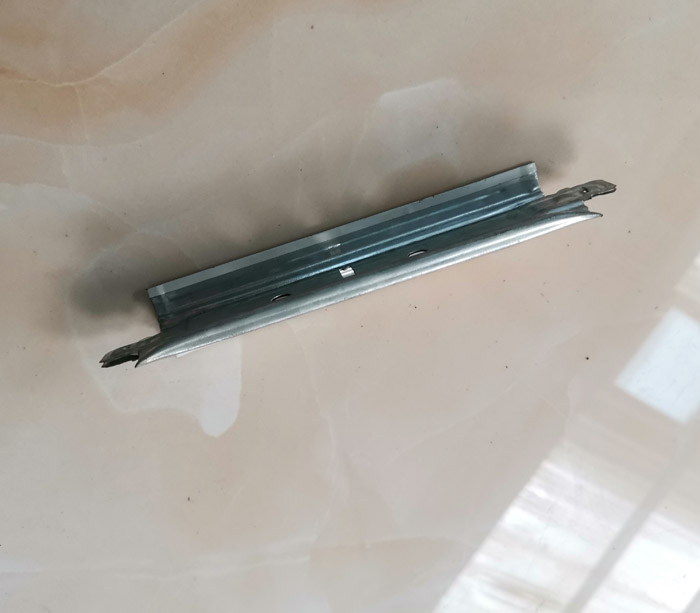

吊顶槽钢卷成型机，可生产不同尺寸的金属框架

技术参数

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.4 - -0.7毫米
		屈服强度	G245MPa
2	形成产品宽度		65毫米
3.	形成速度(米/分钟)		10-15m
4	成型主功率(KW)		4千瓦	马其顿
5	液压功率(千瓦)		4千瓦	马其顿
7	电压		AC380V 50 hz 3 p	Custimized
