地面太阳能系统光伏沟槽滚压机

地面太阳能系统光伏架通道卷成型机生产线

用于生产太阳能电池板的轧辊成型机安装支架通道名为Solar PV支架，太阳能光伏支架。

光伏安装支架滚压成型机

1，技术参数

不。	项		范围	评论
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	5.0毫米
		屈服强度(Mpa)	q235 - 300
2	形成产品宽度		50毫米
3.	成型速度（m / min）		10-18M
4.	形成主电源（kW）		45千瓦	马其顿
5.	液压动力（kW）		18.5 kW.	马其顿
6.	电压		AC380V.，50Hz，3P

太阳能支架生产线工艺

（a）2合1型螺漆→伺服送料→液压机突破装置→导刀→卷成型机→液压冲头→剪切装置（包括刀）→成品架

布局如下

地面太阳系安装通道绘图

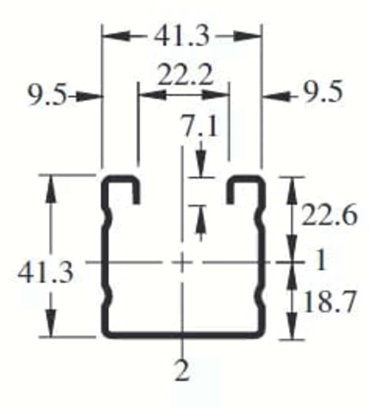

U形槽图

卷成型机列表

开卷机,矫直机

1、手动型扩张

2、参数

1)被动放电

2）线圈重量：<2T

3）线圈内部D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器
3.1 max。喂养宽度400mm.
3.2喂养厚度0.4-1.6mm

3.3电机，1.3kW（Yaskawa）

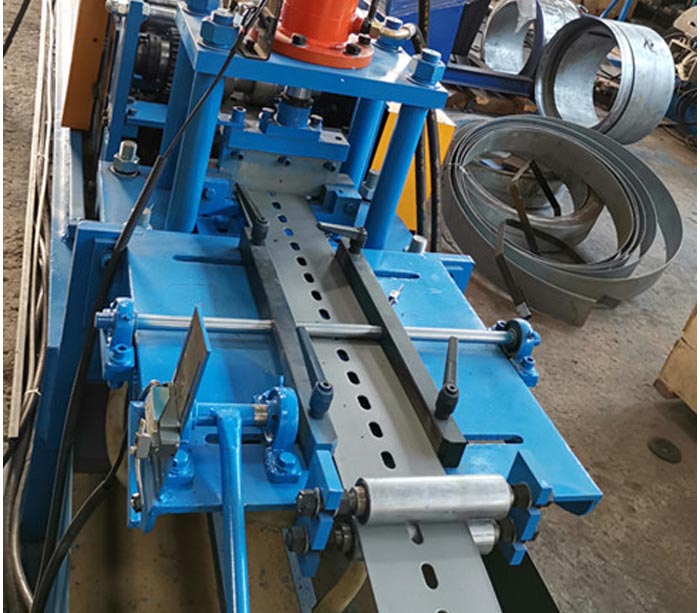

液压孔冲孔系统

3.1功能：液压打孔泄露（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

指导设备

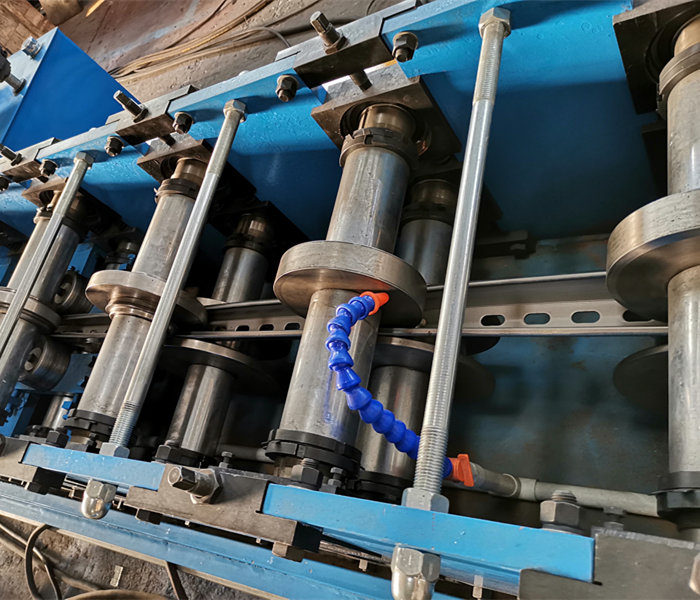

主要成型机

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动速度:10- 18m /min。

5.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
5.5电机功率：18.5kW。
5.6主滚筒：140mm，45＃。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以很容易地导致伤害传输部分覆盖着防护罩，以确保工人的安全。

平收集架

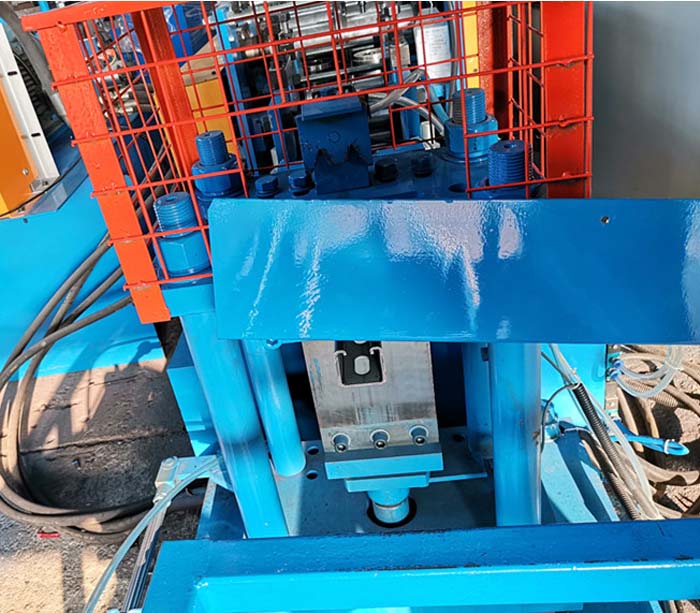

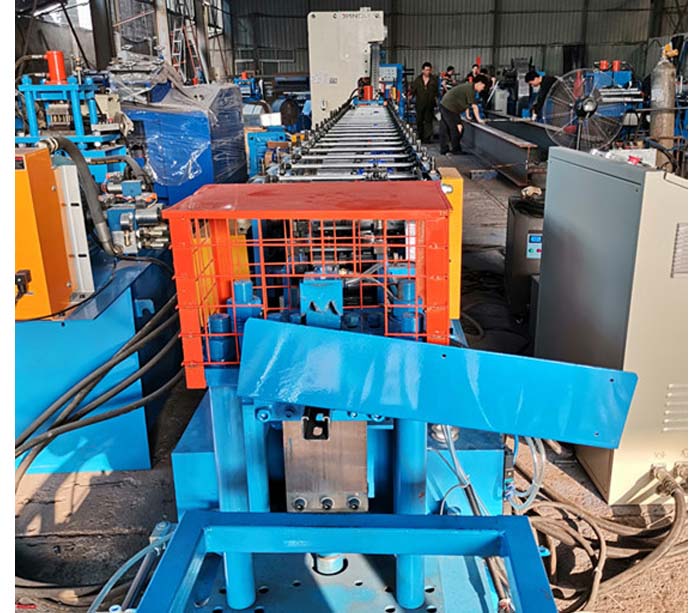

C但部分:

成型后切割:可根据需要切割长度

切割操作：主机将停止自动，然后切割，切割后机器继续工作

长度计算模式:自动计算

电气控制系统
整行导入PLC控制，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，以及实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统：西门子
逆变器:台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备完成u型通道生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	与模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	带模具(2套)
7.	遵循剪切	1	包括刀
8.	收集架	1
9.	控制系统	1

机器配件品牌

不。	姓名	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量的保证

Superda保证太阳能支架频道设计按照客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

太阳能槽式滚压成型机的优势

1、太阳能支架生产线用于生产优质的太阳能光伏支架，效率高。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

Item YX41 * 41

地面太阳能系统光伏架通道制造机械，用于生产太阳能产业的支持。

太阳能支架的应用程序

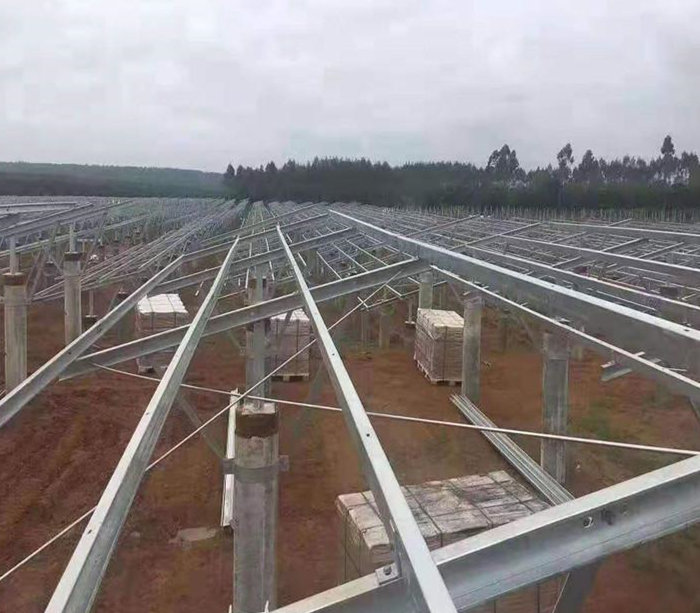

地面太阳能电池板支架安装系统通道采用Q235B钢支架为主体材料，使用寿命长，25年以上。

地面太阳能货架系统具有安装方便、成本低的特点，适用于大型光伏电站建筑。

太阳能安装支架卷成型机，用于生产不同尺寸的太阳能光伏支架

主要技术参数:

快速更换成卷机的类型

原料厚度：5.0mm

成型步骤:16步

滚轮材质:轴承钢经硬化处理

滚子轴承直径:Φ140.毫米

轴承材质:45#钢(淬火回火)

底板：36＃H型钢

主机电源：45.千瓦

液压:20mpa

电子控制系统：PLC计算机控制

液压切割机材质:Cr12

长度错误：±2毫米
