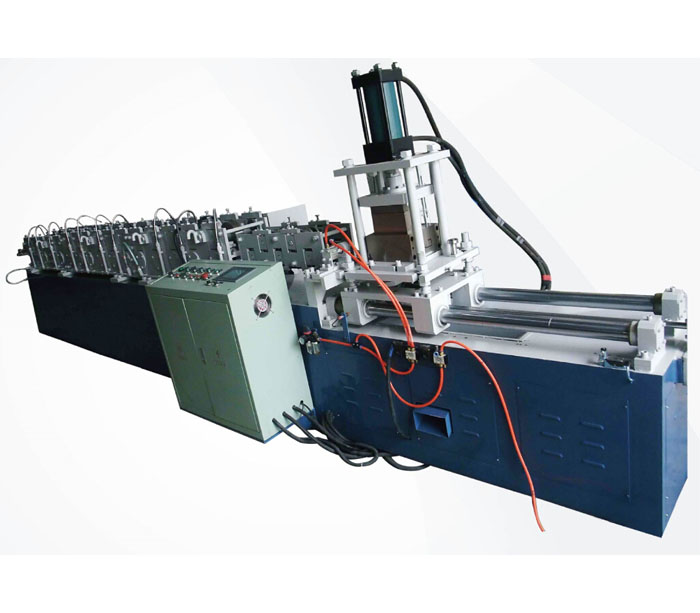

C钢龙龙骨结构C通道辊成型机

C钢龙龙骨结构C通道辊成型机

用于生产C U Z通道Pullin的轧辊成型机，用于干墙钢龙骨螺柱金属部件。

用于轻型钢通道型材的轧辊成型机

1，技术参数（项目，C13-37）

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	0.4-0.5mm.
		屈服强度（MPa）	Q235-300.
2	形成产品宽度		37mm.
3.	成型速度（m / min）		10-18M.
4.	形成主电源（kW）		4 kW.	Fyr.
5.	液压动力（kW）		3.5 kW.	Fyr.
6.	电压		AC380V.，50Hz，3P

C沟道辊形成生产线工艺

（a）2单位1型矫直机矫直→伺服送料→液压机突破装置→导置装置→轧辊成型机→液压冲头→剪切装置（包括刀具）→成品架

布局如下

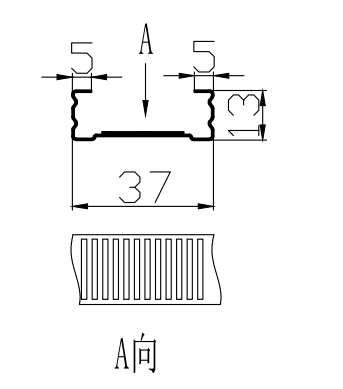

C型渠道绘图

卷成型机列表

2合1 untoiler矫直机

1，键入手动扩展

2，参数

1）被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4）最大。宽度为400mm.

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

伺服送料器
3.1最大。喂养宽度400mm.
3.2喂养稠合0.4-1.6mm

3. 3电机，1.3kW（Yaskawa）

指导设备

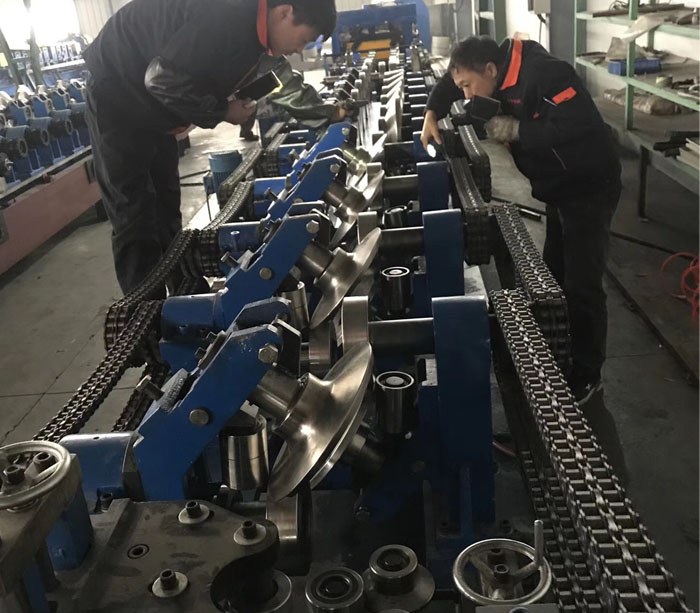

主成型机（面板宽76mm）

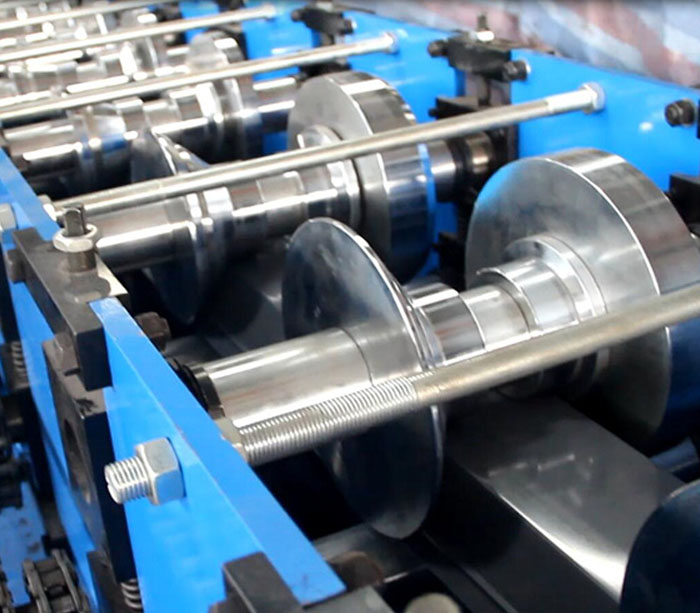

5.1成型辊，12个站和添加摩擦，确保表面轮廓没有划痕。

5.2侧板，T.8mm，A3钢重型。

5.3滚动超速，10-18米/分钟。

5.4辊材料，轴承钢＃45，整体淬火，硬度HRC56-62℃。
5.5电机功率：45kW。
5.6主滚筒：¢65mm，45＃。
5.7设备底座，400小时型使用焊接钢板。
5.8传输，链条驱动。
5.9安全，通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平面收集机架

C犹豫不决

成型后切割：根据您的需求切割长度

切割操作：主机将停止自动，然后切割，并且机器在切割后保持工作

计算长度的模型：自动计算

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作手册/自动两种款式。采用手动和自动切换功能：在手动模式下，可以保持独立操作，易于维护;在自动模式下，进行全产量运行，以便开始;通过紧急停止按钮，易于处理紧急情况的董事会，确保设备和操作人员安全。

机械主要组成部分：
PLC控制系统：西门子
变频器：台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	用模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	用模具（2套）
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

机器配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量保证

Superda保证太阳能支架卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

C通道辊成型机优势

1，太阳能支架生产线材生产良好的太阳能光伏支撑，效率高。

2，PLC控制系统，自动轻松掌握。

3，熊钢滚筒＃45具有淬火过程，硬度达到HRC55-60℃。

4，跟踪CR12切割刀片切割系统。

项目C13-37

C钢龙龙骨结构C通道辊成型机

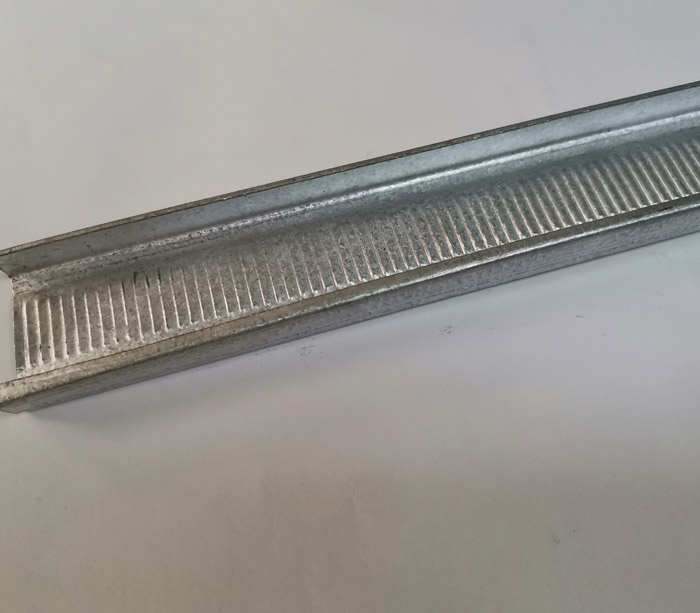

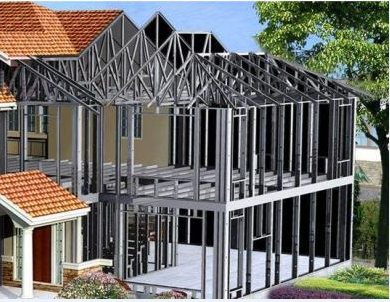

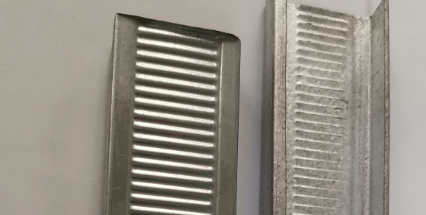

轻钢龙骨是用于支撑结构的建筑材料，它用于建筑装饰结构的骨架和基板。新的轻钢钢适合暗龙骨吊装。它由固定龙骨和可移动龙骨组成。固定龙骨约为半形。可动龙骨与固定龙骨基本相同，但上端呈弯曲钩的形状。弯曲钩在固定龙骨的上端悬挂。这款龙骨架有助于安装和拆除装饰板。

C沟道辊成型机轧辊成型机用于生产通道PURLIN型材

主要技术参数：

快速改变卷成型机的类型

原料厚度：0.4-0.5毫米

形成步骤：12步

辊材料：硬化后轴承钢

滚子轴承直径：Φ65毫米

轴承材料：45＃钢（硬化和回火）

底板：400 H型钢

主机功率：3.5kW.

液压：16MPA.

电子控制系统：PLC计算机控制

液压切割材料：CR12

长度错误：±2mm.
