电气柜外壳卷成型机

电气柜外壳卷成型机生产线

轧辊成型机用于生产电源柜外壳，包括橱柜板成型机，面板箱弯曲。

电器箱板金属成型机

1，技术参数（项目：YX20-150 / 200/250 / 300/350）

不。	项		范围	评论
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	0.8 - -1.2毫米
		屈服强度(Mpa)	Q235.
2	形成产品宽度		150,200,250,300,350mm
3.	成型速度（m / min）		2-8M	包括孔
4.	形成主电源（kW）		7.5 kW.	马其顿
5.	液压动力（kW）		18.5 kW.	马其顿
6.	弯曲力量（kW）		3 kW.	马其顿
7.	电压		AC380V.，50Hz，3P

配电箱生产线工艺

（a）2单位1型矫直机矫直→伺服送料→液压机突破装置→导置装置→轧辊成型机→液压冲头→剪切装置（包括刀具）→成品架

（b）用工具弯曲机

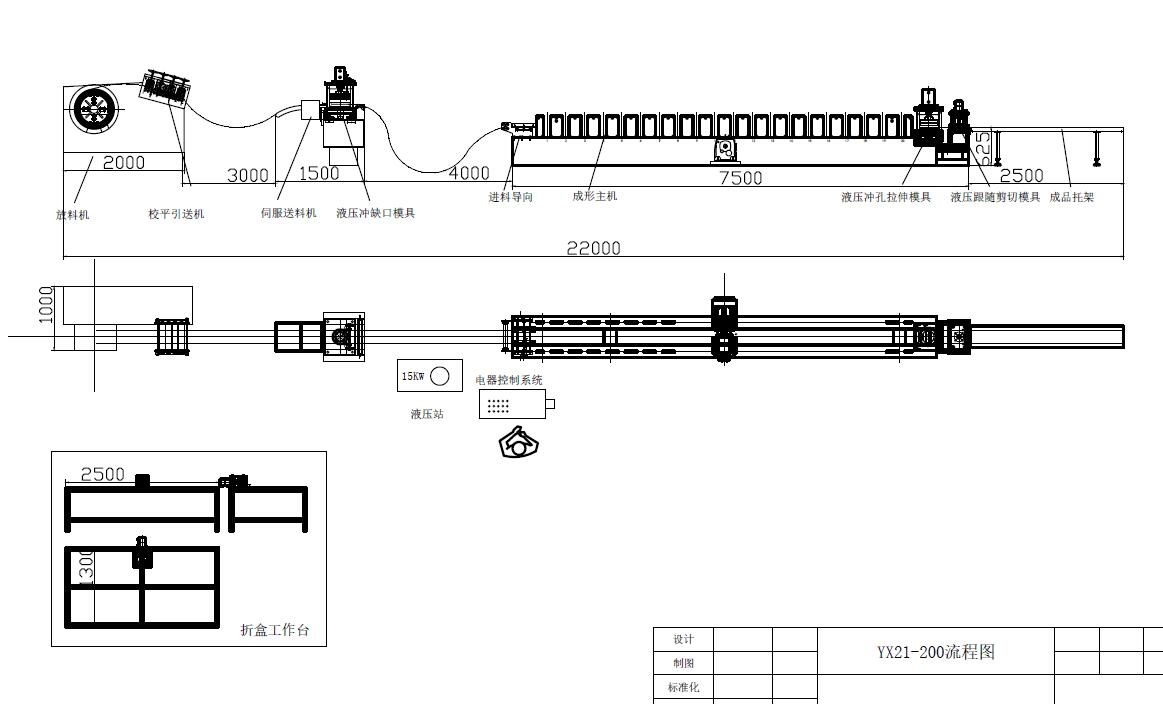

布局如下

内阁圈地图

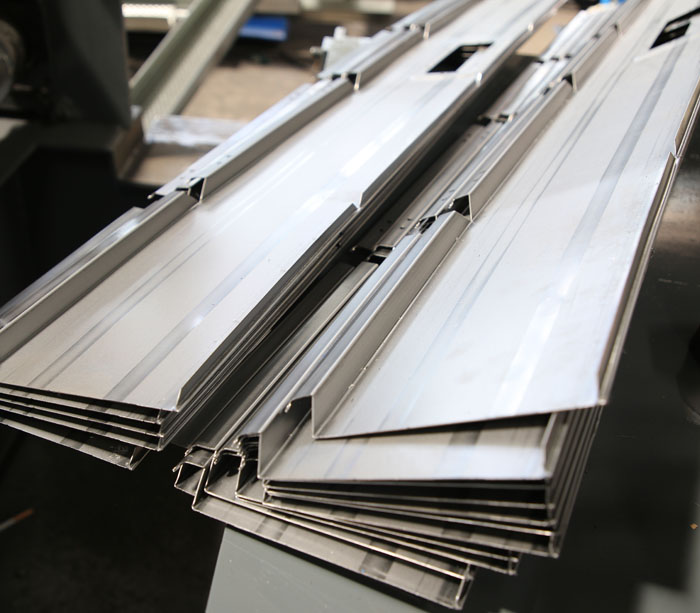

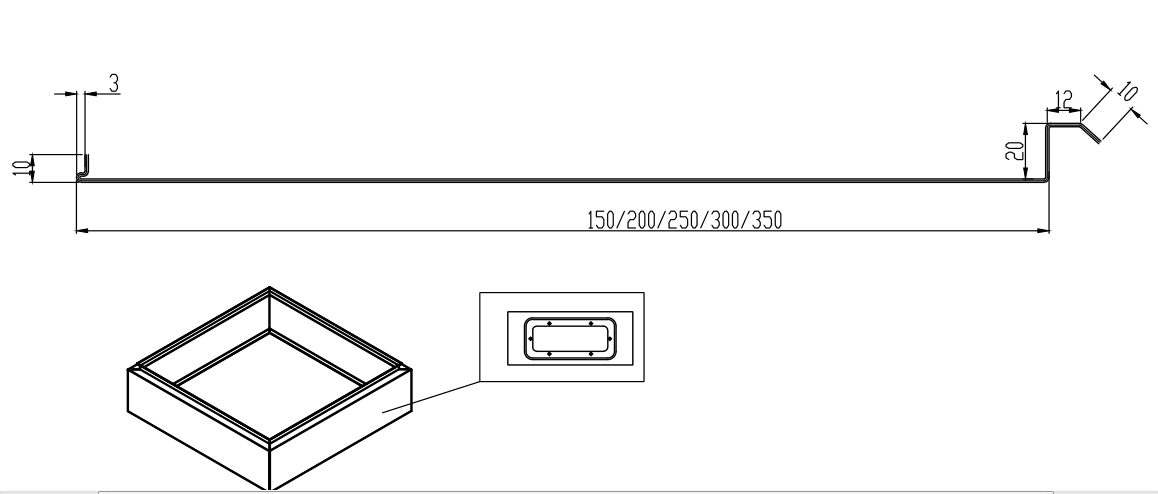

截面配电箱面板图

卷成型机列表

2合1 untoiler矫直机

1、手动型扩张

2、参数

1)被动放电

2）线圈重量：<2T

3）线圈内D.:φ450mm-φ530mm

4)马克斯。Width.400mm

5）厚度.0.4-1.6mm

6）矫直辊：7个PC

8）Power.1.5KW

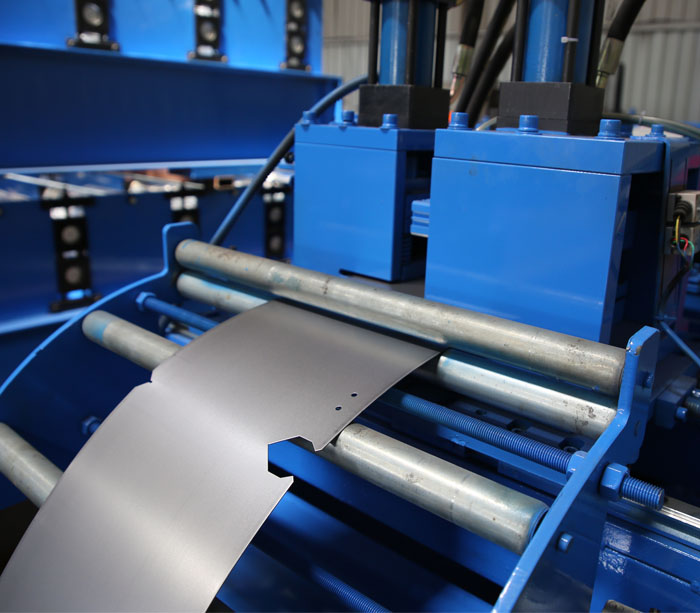

伺服送料器
3.1最大。喂养宽度400mm.
3.2喂养稠合0.4-1.6mm

3.3电机，1.3KW(安川)

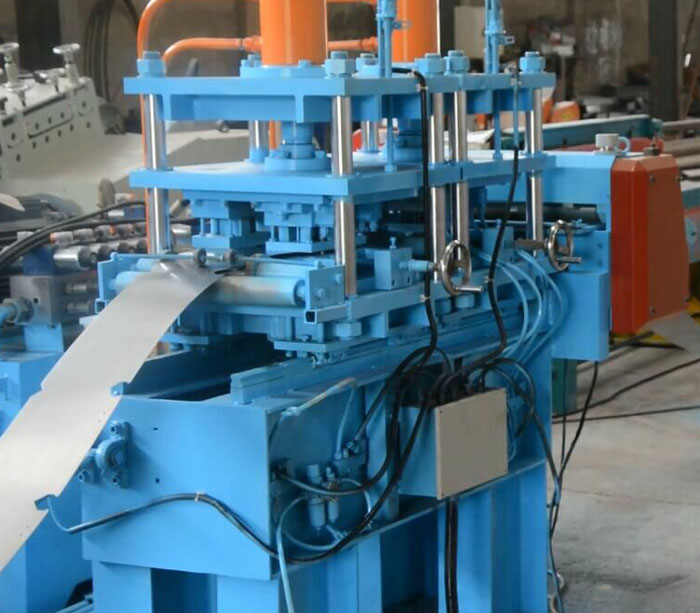

液压孔冲压系统

3.1功能：液压冲压泄露（模具1套）
3.2结构：设定长度，自动长度测量，自动定位达到设定距离停止动作，液压缸驱动冲孔模具，冲压自动关机。
3.3液压系统工作压力：16MPa
3.4液压站：18.5KW（液压打孔/剪切使用相同）

指导设备

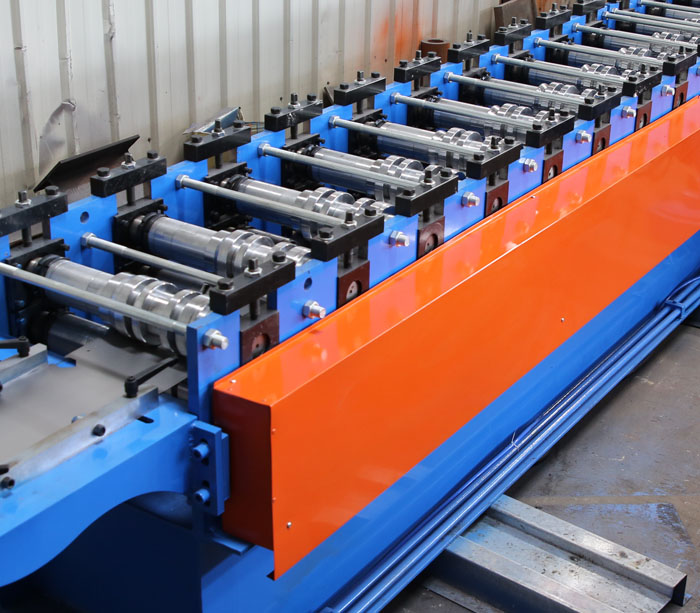

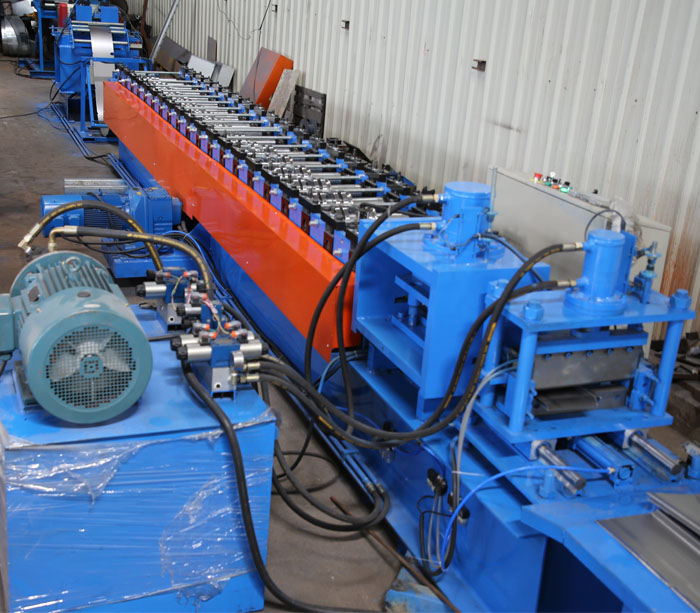

主成型机（面板宽150,200,250,300,350mm）

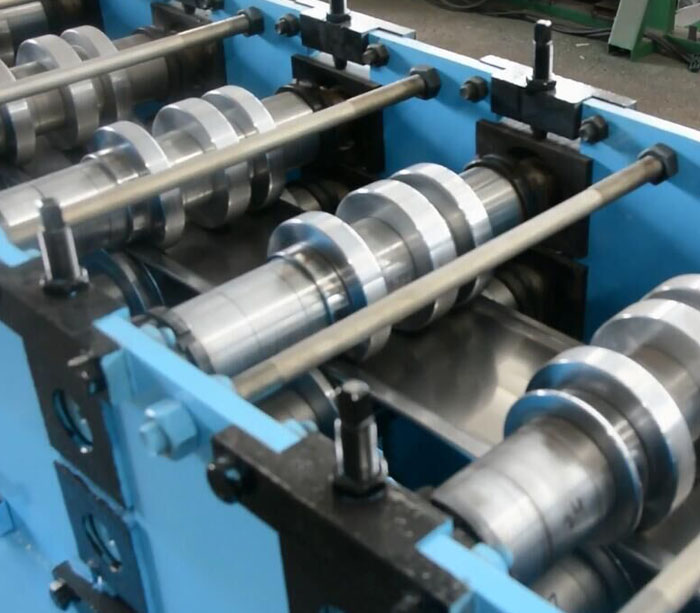

5.1成型辊：20站，并添加摩擦，确保表面轮廓没有划痕。

5.2侧板：T.8mm，A3钢铁重型。

5.3滚动速度:2-8米/分钟。

5.4轧辊材质:GCr15，整体淬火，硬度HRC56-62℃。
5.5电机功率：7.5kW。
5.6主辊:直径。75毫米,45 #。
5.7设备底座：45＃H型使用焊接钢板。
5.8传输：链条驱动器。
5.9安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

平收集架

箱弯剂（包括模具）150/200/250/300/350 1套装，液压动力：3kW

电气控制系统
整行导入PLC控件，LCD触摸屏，人机界面。人们与PLC互动。操作员设置程序自动运行（可编程控制）和控制过程监控，生产线操作员控制和修改控制参数，并实时监控设备状态和参数和故障指示。工件长度数字设置，可调长度也可调。实时监控设备运行状态和故障指示。
操作有手动/自动两种方式。具有手动和自动切换功能:在手动模式下，可单机操作，维护方便;在自动模式下，进行全线生产运行，以开机;全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。

机械主要零部件品牌:
PLC控制系统：西门子
逆变器:台湾石林
编码器：欧姆龙
触摸屏：西门子
一些组件是施耐德品牌设备。

设备已完成电子配电面板生产线

不。	机器名称	QTY.	评论
1	untoiler矫直器	1
2	伺服送料器	1
3.	液压机	1	与模具
4.	指导设备	1
5.	成型机	1
6.	液压机	1	带模具(2套)
7.	遵循剪切	1	包括刀
8.	收集架	1
9.	控制系统	1
10.	盒子折弯机	1	与模具

配电箱机配件品牌

不。	姓名	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌

质量的保证

Superda保证配送箱卷成型线设计按客户要求绘图，机器是全新的。规格和性能规定在绘图和操作中，具有良好的光滑。

配电箱卷成型机的优势

1、用于生产IP65、IP66电柜箱、室内外防水柜外壳的配电箱生产线。

2，PLC控制系统，自动轻松掌握。

3，GCR15辊具有淬火过程，硬度达到HRC60-65℃。

4、采用Cr12切割刀片跟踪切割系统。

项YX20-150/200/250/300/350

用于生产室内的配电箱卷成型机配电面板成型以及电器行业的折叠。

配电箱应用

配电箱广泛应用于酒店、公寓、建筑、港口、车站、机场、仓库、医院、工矿等建筑照明及小功率控制电路。适用于交流50Hz、交流单相240V、三相450V及以下室内照明和配电线路中电流≤250A的线路过载保护、短路保护和线路切换。配电箱适用于民用，不需要专业技术，使用非常方便，安全。

配电外壳成型机用于生产不同尺寸柜

参考（项目）	高度	宽度	深度
YX21-150 / 200/250/300 / 350/400	200	200	150.
	300	250.	150.
	300	250.	200
	300	300	150.
	300	300	200
	300	400	200
	400	300	150.
	400	300	200
	400	400	200
	400	600	250.
	400	600	300
	500.	400	150.
	500.	400	200
	500.	400	250.
	500.	500.	250.
	600	400	150.
	600	400	200
	600	400	250.
	600	500.	150.
	600	500.	200
	600	500.	250.
	600	600	250.
	600	600	300
	600	800	300
	700	500.	200
	700	500.	250.
	800	600	200
	800	600	250.
	800	600	300
	800	600	400
	800	800	200
	800	800	300
	800	1000	300
	1000	600	250.
	1000	600	300
	1000	800	250.
	1000	800	300
	1000	800	400
	1000	1000	300
	1000	1200	300
	1200	800	300
	1200	800	400
	1200	1000	300
