出口配电板箱机

出口国外各种规格配电板箱机。

生产壁挂盒尺寸，高度可调300-1200mm，深度可调150-350mm。

电机箱机技术参数

项		技术参数
材料	材料	冷轧带钢，镀锌带钢
	厚度	1.0 - -1.5毫米（根据1.5mm的设计，当T.1mm的效果比1.5mm稍差）
	线圈内	Ф360 -Ф510
过程	形成的速度	0-13m /分钟
	长度	没有限制
质量	长度精度	L≤1000毫米：±0.5㎜
	直, 偏转	L≤1000毫米，弯曲不超过1毫米；偏转不超过2mm
	形成规模	按设计

配电板卷成型机生产行过程

开卷机→矫直机→伺服给料机→液压装置→导向装置→成卷机→折弯装置

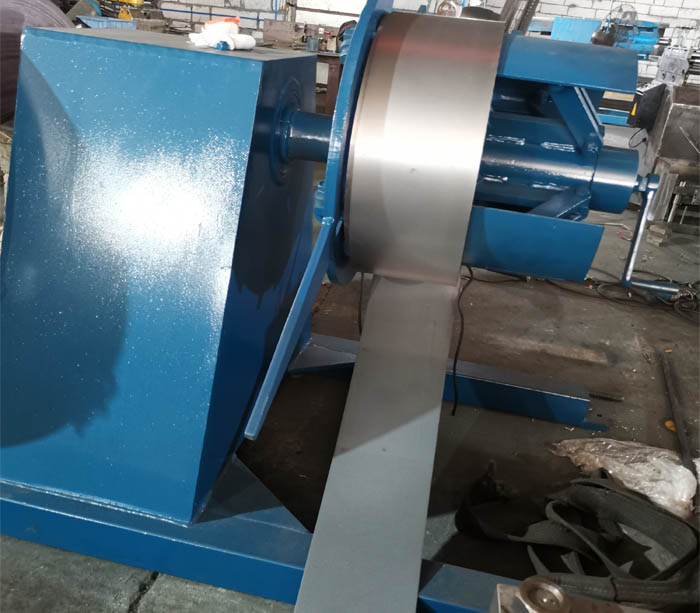

开卷机的照片

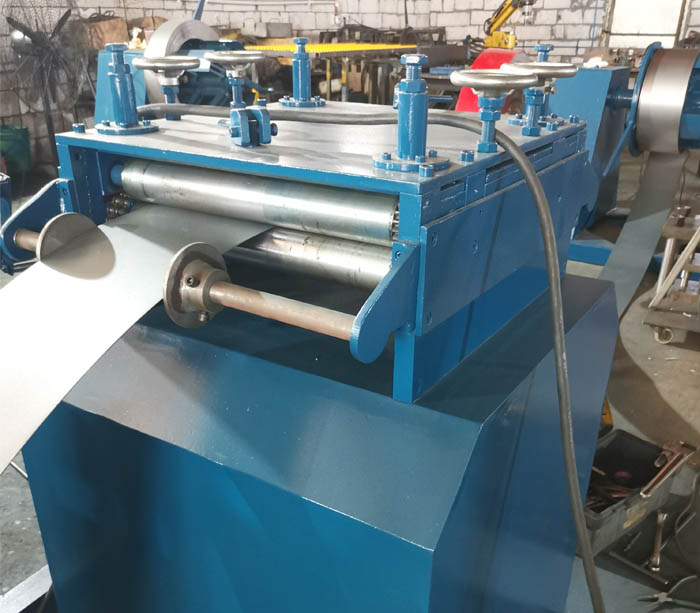

矫直机的照片

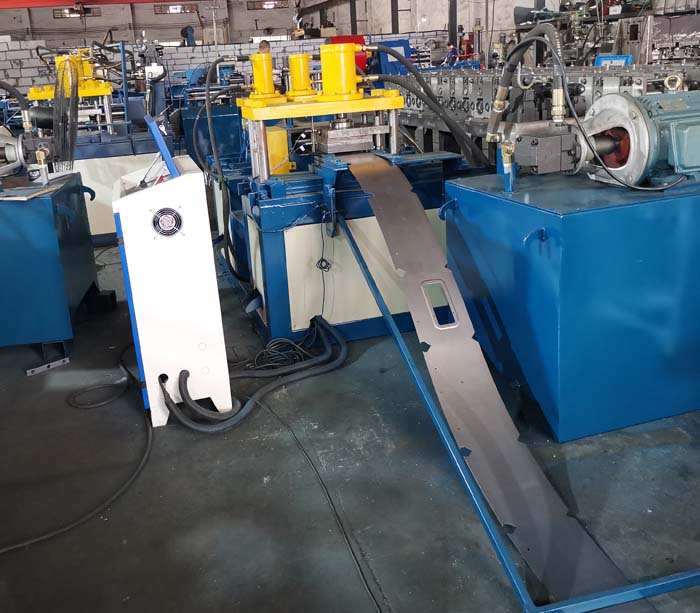

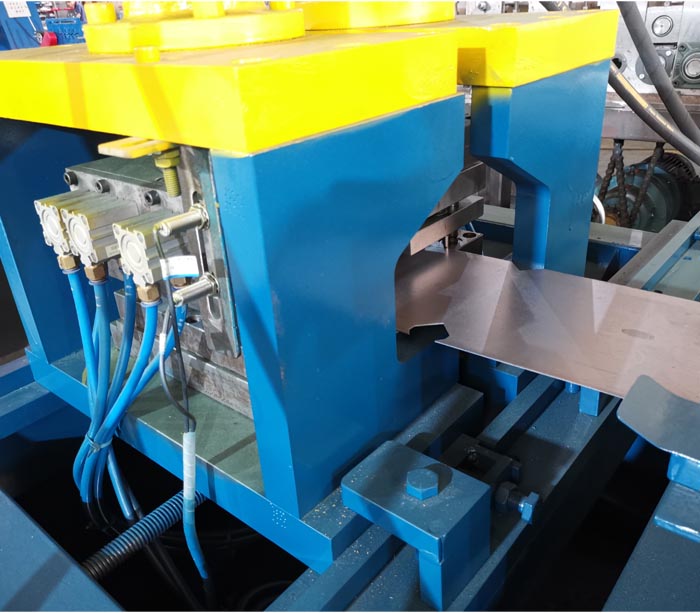

带模具和传感器的液压冲床

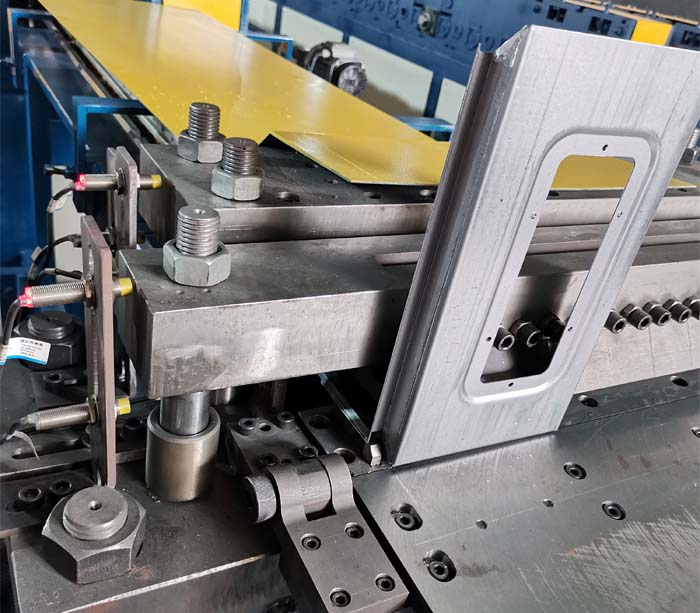

电箱开缝冲床

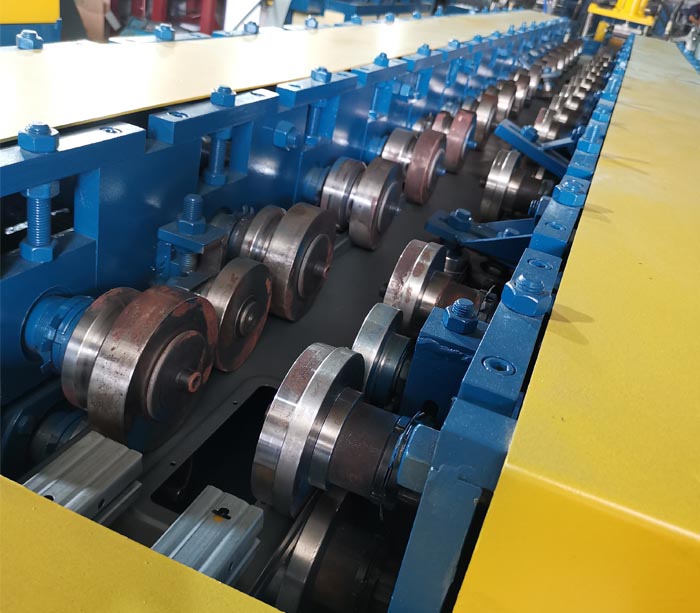

配电板面板成型工艺工装

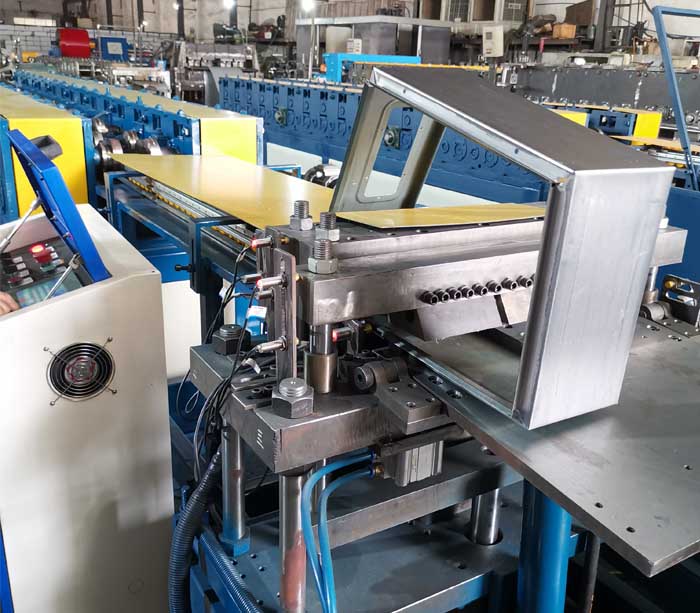

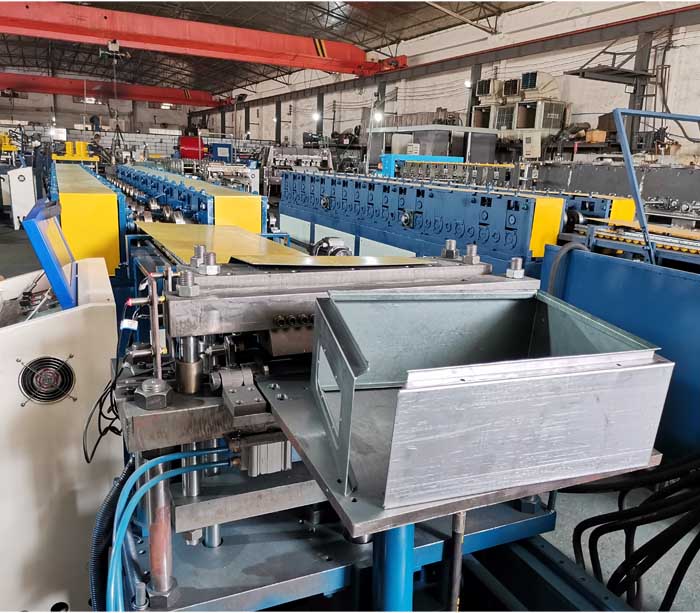

电箱机折弯模具

配电箱生产线技术讲解

该生产线是生产配电箱的设备。将要加工的带钢卷人工放置在开卷机上，然后进行校正和张紧。调平后进入液压预冲孔和冲孔槽口，由导向装置送至成型机成型。在成型辊和压力辊的摩擦阻尼作用下，以0-13m的线速度进入弯曲部分后，按要求对箱体进行切割弯曲，然后手工打包。这条生产线每分钟生产2-3个外壳。生产箱体的数量速度根据不同的产品规格而定

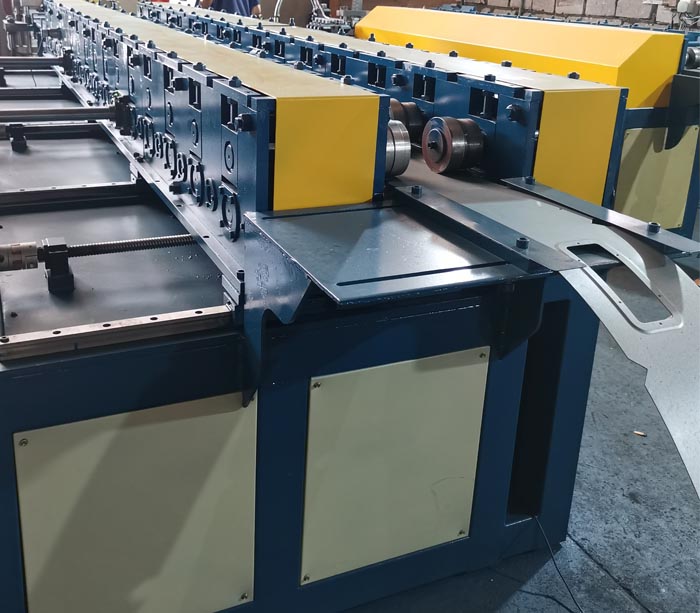

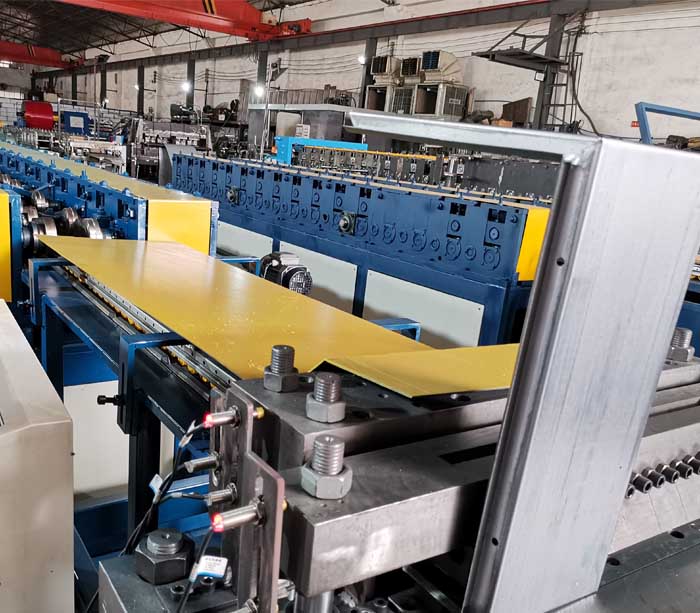

2.成型主机:本生产线主机底座采用100 * 100 * 3MM方管焊接而成，框架与固定拱道一体，侧板采用25mm钢板制作，支撑件采用优质台湾轴承制作。扭转上下调节，主机刚性好，结构稳定。

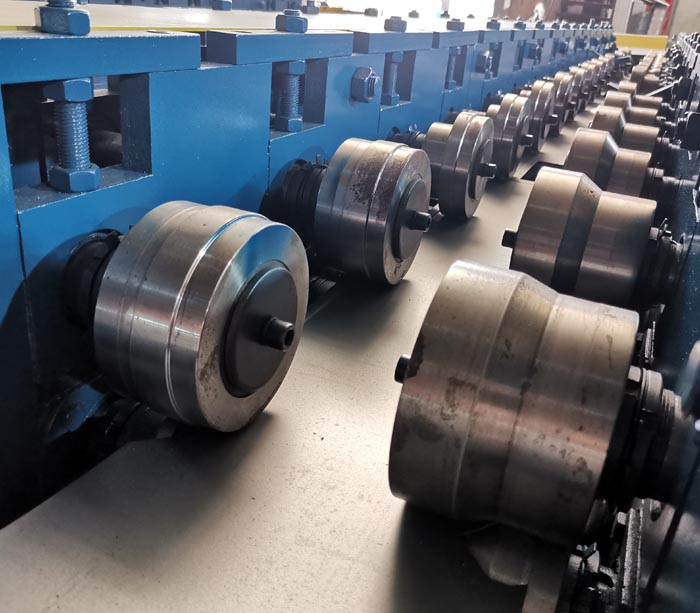

B:辊筒(辊座):16套辊筒成型，采用优质Gr12模具钢，HRC可达58 ~ 60º，精密数控机床加工，精度6 ~ 7，表面粗糙度0.8以上，表面无划痕。

埃及电箱机主要技术参数

1.配件品牌详情

不。	的名字	制造商
1	编码器	欧姆龙
2	触摸屏	Wienview
3.	可编程序控制器(PLC)	三菱
4	低压断路器	正泰集团
5	交流接触器	正泰集团
6	逆变器	三菱
7	液压电磁阀	顺鑫、台湾
8	导轨	台湾上银
9	服务器系统	三菱

2.喂养规范

a.适用材料:冷轧盘管、镀锌盘管

b.材料质量:国标

c.抗拉强度:δb≤780Mpa (Max.)

d.屈服强度:δs≤510Mpa (Max.)

e.材料厚度:1.0-1.5mm

f.材料宽度:200-450mm(最大)

g.钢卷内径:Φ360mm-Φ510mm

h.钢卷外径:Φ1250（Max。）

i.钢卷重量:3吨(最大)

3.成型参数

a.成型工位数量:16套辊

b.主轴规格:Ø48mm 40Gr淬火回火

c.滚轮材质:Gr12模具钢热处理

d.整体拱道:采用25mm钢板精密加工，孔距误差小于0.1mm

e.底板厚度:20mm

4、形成能力

a.线圈外径:Φ1250mm(最大)

b.材料成型厚度:1.0-1.5mm

c.产品宽度160mm-400mm可调

5.成型单元的速度参数

a.线速度0-13m / min

b。加速时间＜30秒

6,成形精度

a.剪切长度公差:≤±0.5mm / m

b.宽度公差:≤±0.5mm

c.镰刀形曲线:≤2mm / m

d.毛刺:≤0.1mm(新刀片切削普通碳素钢板，间隙合理)

e.高度公差:≤±0.5mm

上述公差是基于一级钢卷的平坦和无边波。

7.其他设备参数

a.电源:380V / 50HZ / 3PH(或定制)

b.装机容量约32Kw

c.成型速度:0-13m / min

d.切割方式:先成型后切割

e。驱动电动机:

矫直机电机2.2KW

液压冲孔15kw，折弯切割5.5KW

成型主机电机7.5KW

伺服电机2千瓦

f.占地面积(约):长30m ×宽3m

(辊轧成形7 mx1.5m)

g.生产线方向:从左到右

(从操作台上面对设备)。

h、设备颜色:(客户选择)

1、机组设备设计可满足12小时连续生产

操作环境:j。

1:供电电压:380V±10% /三相四线制，频率:50HZ总功率:约32KW

2:环境温度:0 ~ 40℃，相对湿度:60 ~ 95% RH。

配电箱生产线devices：

不。	机器的名字	数量	备注
1	开卷机	1
2	矫直机	1
3.	伺服送料器	1	2千瓦三菱电机
4	伺服液压机器		与模具
5	引导设备	1
6	成形机	1
7	液压弯剪	1	与模具
8	控制系统	2

质量的保证

超达保证电箱尺寸可调，机器按照客户要求图纸设计，机器是全新的。规格和性能按图纸和操作规定，光洁度好。

金属外壳自动卷板机的优点

1、高效的生产线，一分钟可生产2-3件

2、PLC控制系统，自动操作，操作方便。

3、Gcr15轧辊采用淬火工艺，硬度达到HRC60-65℃。

4、Cr12切割刀片跟踪切割系统。

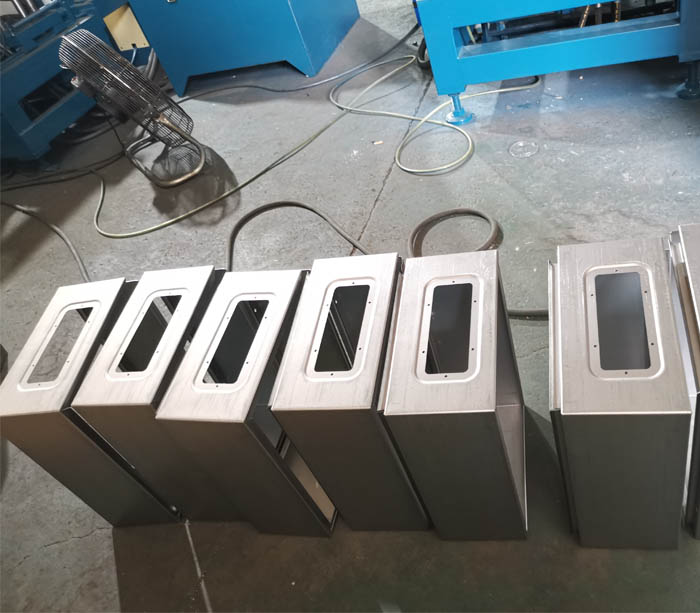

可提供不同尺寸的配电板。照片盒尺寸:L.300*W.400mm*d.150mm
