Panel Width Changeable Electrical Box Production Line

面板宽度可变的电箱卷成型机生产线

产品规格：高度可调300-1200mm，深度可调150-350mm。

电气外壳生产机技术参数

物品		Technology parameter
材料	材料	冷滚带，镀锌钢条
	厚度	1.0-1.5mm（基于1.5mm的设计，当T.1mm效果不佳时，不如1.5mm（）
	Coil Inner	660 —降子510
过程	形式速度	0-13m/min
	长度	不限制
质量	长度精度	L≤1000mm：±0.5㎜
	直的， Deflection	L≤1000mm，弯曲不超过1mm；挠度不超过2mm
	Forming size	As per design

电气配电板卷板制造机线过程

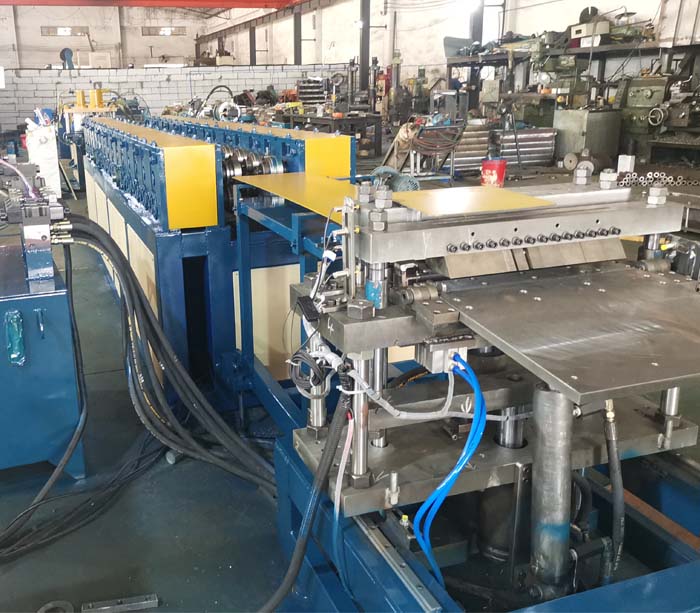

Uncoiler→拉直→伺服馈线→液压设备→导向设备→滚动装置机→弯曲装置

Distribution box production line technology explaination

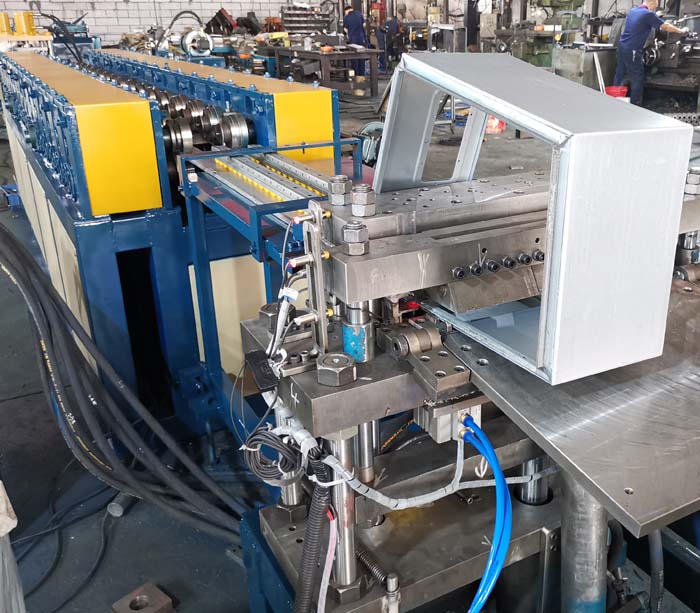

该生产线是用于生产配电箱的设备。要处理的条线圈被手动放置在未油箱上，然后校正和张紧。升级后，它进入液压预击和打孔缺口，并通过导向设备将其发送到形成机器。在形成辊和压力辊的摩擦阻尼作用下，以0-13m的线性速度进入弯曲零件后，根据需要切割并弯曲盒子，然后手动包装。该生产线每分钟产生2-3个外壳。根据不同产品规格的生产盒数量速度

超级质量工具

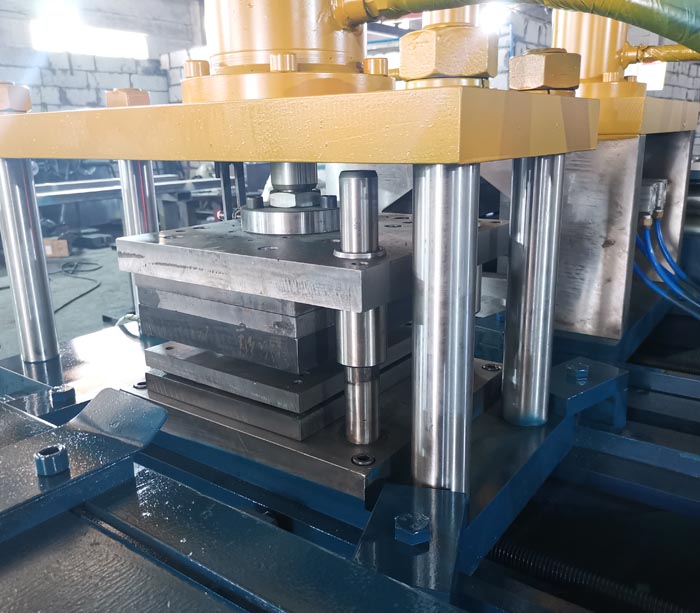

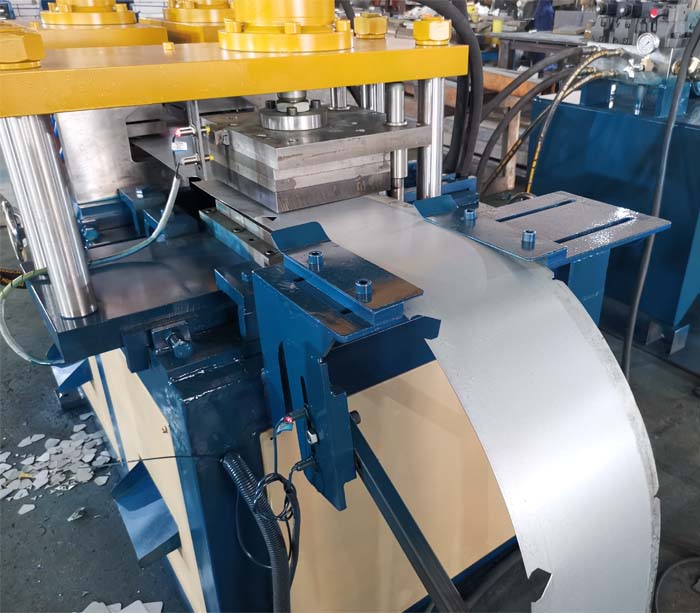

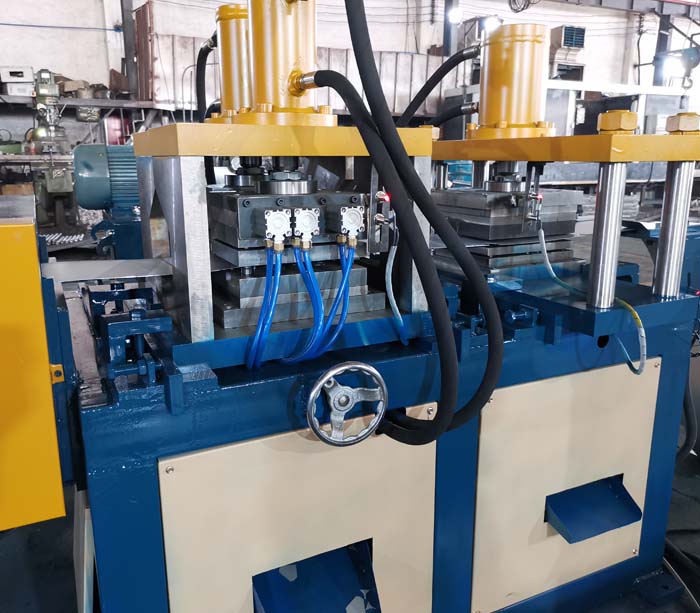

这款用于电缆孔和间隙孔打孔过程的液压打孔器

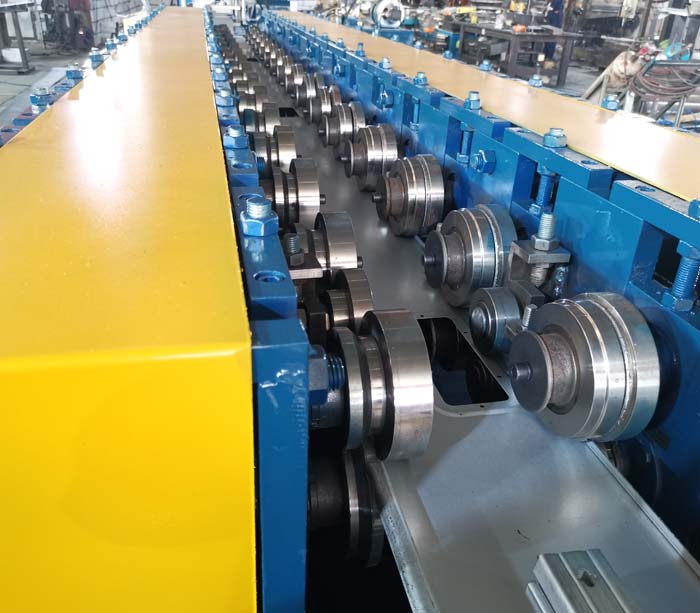

2.形成大型机：该生产线的大型机基础用100 * 100 * 3mm方形管焊接，框架与固定拱门集成，侧板由25mm钢板制成，支撑零件由高高的零件制成- 品质的台湾轴承。旋转和向下调整，主机具有良好的刚度和稳定的结构。

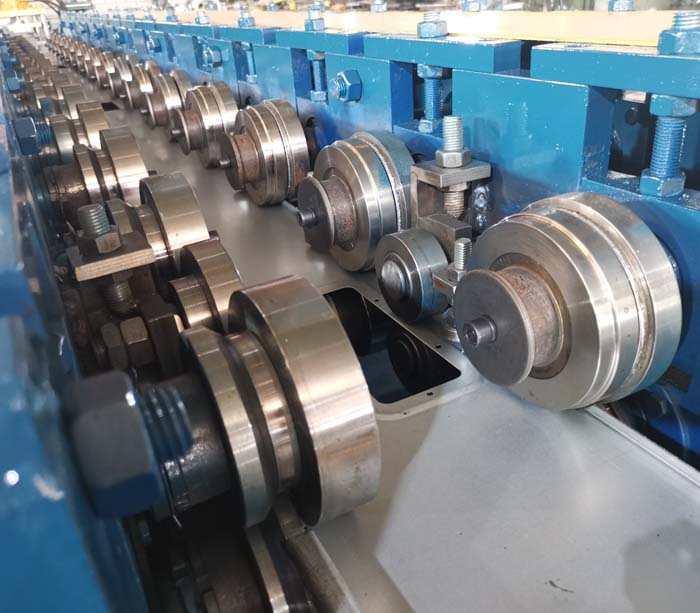

B: Roller (roller staiton): 16 sets of roller forming, high-quality Gr12 mold steel, HRC up to 58 ~ 60º are processed by precision CNC machine tools, precision is 6 ~ 7, surface roughness is above 0.8, no scratches on the surface.

电盒生产线主要技术参数

1.附件品牌的详细信息

不。	姓名	制造商
1	Encoder	Omron
2	Touch Screen	Wienview
3	可编程控制器（PLC）	三菱
4	低压断路器	Chint
5	交流接触器	Chint
6	逆变器	三菱
7	Hydraulic Solenoid Valve	春天，台湾
8	导轨	台湾Hiwin
9	服务器系统	三菱

2.Feeding specifications

一种。适用的材料：冷卷线圈，镀锌线圈

b。材料质量：国内GB标准

C。拉伸强度：ΔB≤780MPA（最大）

d。Yield strength: δs≤510Mpa (Max.)

e。材料厚度：1.0-1.5mm

f. Material width: 200-450mm (Max.)

G。钢圈的内径：φ360mm-φ510mm

H。钢圈的外径：φ1250（最大限度。（）

一世。Steel coil weight: 3 t (Max.)

3.形成参数

一种。形成座的数量：16组滚筒

b。主轴规格：Ø48mm40gr淬火和回火

C。Roller material: Gr12 mold steel heat treatment

d。Integral archway: precision machined from 25mm steel plate, the hole distance error is less than 0.1mm

e。底板厚度：20mm

4，形成能力

一种。线圈的外径：φ1250mm（最大）

b。材料形成厚度：1.0-1.5mm

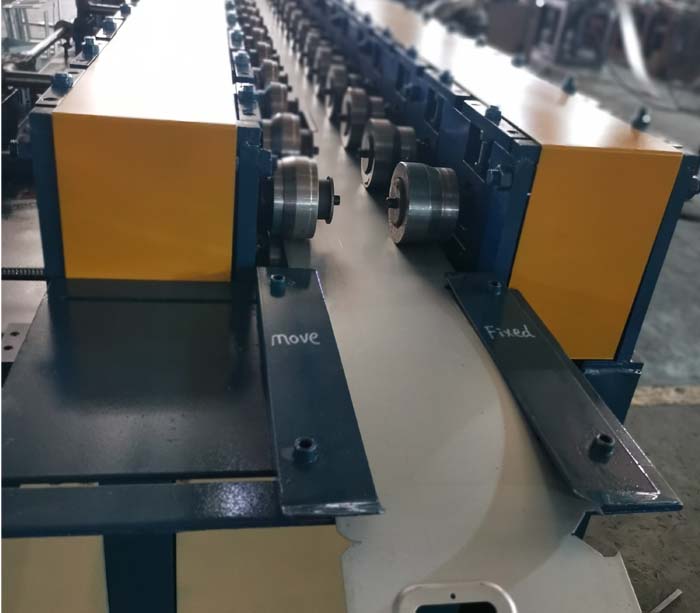

C。Product width 160mm-400mm adjustable

5.形成单元的速度参数

一种。Linear speed 0-13m / min

b。加速时间＜30秒

6, Forming accuracy

一种。Shear length tolerance: ≤ ± 0.5mm / m

b。Width tolerance: ≤ ± 0.5mm

C。镰刀曲线：≤2mm / m

d。Burr：≤0.1mm（新刀片切割普通的碳钢板，具有合理的间隙）

e。Height tolerance: ≤ ± 0.5mm

The above tolerances are based on the first-grade steel coils with flat and edgeless waves.

7.其他设备参数

一种。Power supply: 380V / 50HZ / 3PH (Or Custmized)

b。安装容量：约32kW

C。Forming speed: 0-13m / min

d。Cutting method: forming then cutting

e。驾驶电机：

矫直机电机2.2kW

液压冲15kW，弯曲和切割5.5kW

形成主机电动机7.5kW

Servo motor 2KW

f. Floor area (approximately): length 30m × width 3m

（滚动形成7mx1.5m）

G。生产线方向：从左到右

(面临的单元操作table).

H。设备颜色：（客户选择）

一世。单元设备设计可以达到12小时的连续生产

j。操作环境：

1：电源电压：380V±10％ /三相四线，频率：50Hz总功率：约32kW

2：环境温度：0-40°C，相对湿度：60-95％RH。

Power distribution box production line devices：

不。	机器名称	数量	评论
1	Uncoiler	1
2	Straightener	1
3	伺服馈线	1	2kW三菱电机
4	伺服液压机		With mould
5	指南设备	1
6	成型机	1
7	液压弯曲切割	1	With mould
8	控制系统	2

保证质量

Superda guarantee size adjustable electrical box roll forming line design accordance with clients required drawing, machine is brand new. Specification and performance as stipulated in drawing and operation with good smooth.

自动金属外壳成型机优势

1，高效率生产线，一分钟可以生产2-3pcs

2，PLC控制系统，自动易于手柄。

3，具有淬火过程的GCR15辊，硬度达到HRC60-65℃。

4,Tracking cutting system with Cr12 Cutting blade.

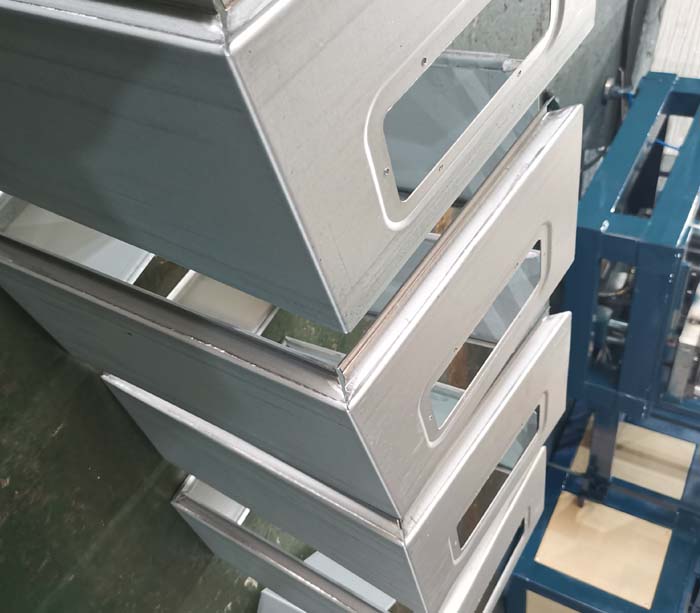

提供不同的控制面板尺寸。

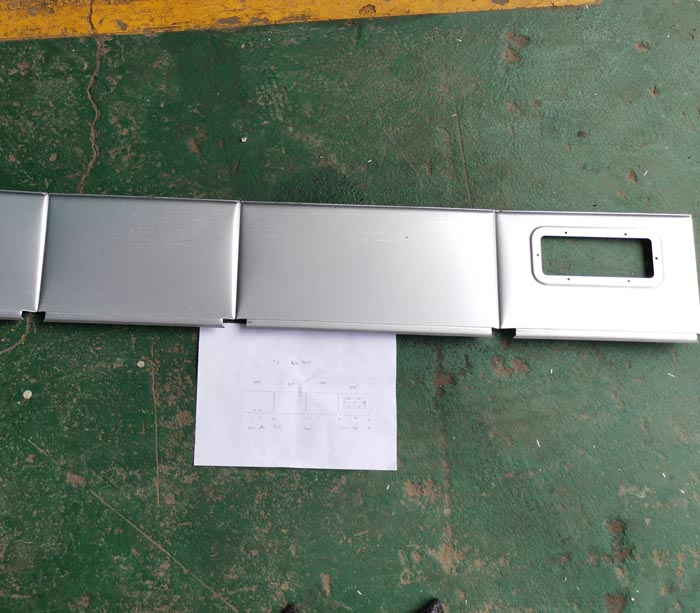

Size Adjustable Electrical box panel spread out drawing photo
