钢质门框制造机

钢质门框制造机

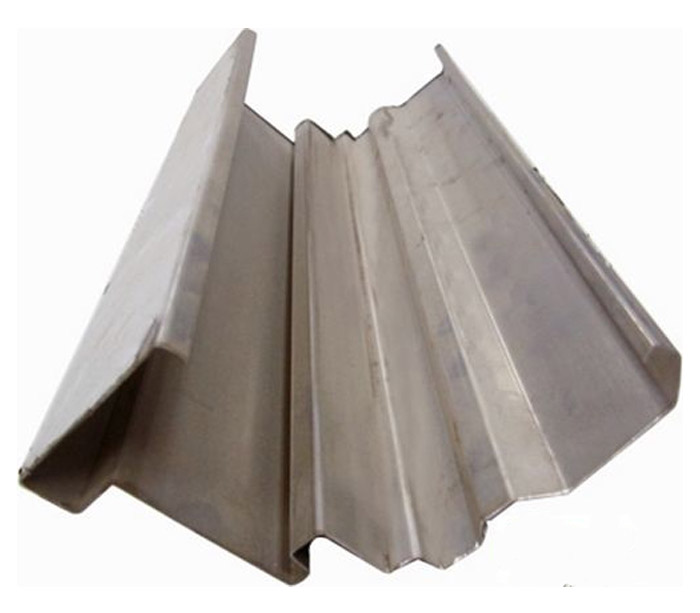

钢质门框制造机用于生产金属门框、车库窗框、门框型材、门金属零件。

不。	项		参数	备注
1	材料	类型	冷轧带钢、镀锌板
		t(毫米)	1.5毫米
		屈服强度(Mpa)	Q235, Q350
2	形成产品宽度		依赖图
3.	形成速度(米/分钟)		8-12m
4	成型主功率(KW)		11千瓦	马其顿
5	液压功率(千瓦)		5.5千瓦	马其顿
6	液压机		20 mpa
7	电压		AC380V, 50赫兹,3 p	定制的

1、生产钢质门框形状的门框制造机

2、完成门框生产线的工作流程;

开卷机-导向-进给-成型-成品

工厂生产布局供参考。

3、设备包括

该设备由退卷机、整平机、伺服送料组成

本机、主成型机、切割装置、集料台、plc控制系统

4、生产线主要技术参数

材质:GI钢板、低碳钢。

钢板的厚度为1.5mm

线圈内径，Φ508mm

线路速度8-12m/min(可调)

5.机器的特性

5.1金属带卷退卷机

功能和结构特点，

适用于支撑和膨胀钢卷取机，型钢焊接机身。操作简单。

技术参数

材料内径:φ508mm

内径范围:ф450-550

最大外径:φ1200mm

负载能力:≤5T

5.4伺服给料机

类型:伺服进给

功能与结构:夹紧与压紧机配合。聚氨酯辊确保给料力。送料误差控制在±0.15mm范围内。与伺服夹具相比，进给长度设定更灵活，适应范围更广。这种送料装置更适用于物料较宽的场合，可有效提高送料精度。伺服电机、测量装置、数字控制系统均采用进口元器件。

技术参数:

最大进给次数:30 ~ 40次/分钟(可调)

进给步骤:100MM /步进(可调)。

5.10成形机:

型式:双悬臂齿轮传动，宽度可调万能成型机与整体移动，快速(腰高与宽度)交换规格。

成型辊:16个工位，并加搓辊，确保表面轮廓无划痕。
侧板:T。18mm ,A3 steel Heavy duty 。

滚动速度:8-12米/分钟。

滚子材质:45号轴承钢，整体淬火，硬度HRC56-62℃。
电机功率:11千瓦。
主要辊:￠75毫米、45 #。
设备底座:采用35 # H型钢板焊接。
传输:链传动。
安全:全线设有急停按钮，方便处理紧急情况，确保设备和操作人员的安全。而在链条和其他齿轮上容易导致工作人员受伤的传动部分盖上防护罩，确保工人的安全。

5.11收集表

类型:完成电缆桥架到达收集台，工人将收集产品，无动力滚筒。

功能结构:由型钢(方管)组成，无动力滚轮组装，焊接，起支撑成品的作用，可适应8米成品。

5.12电气控制系统

整线采用进口PLC控制，触摸屏人机界面，实现人机交互。

Ⅴ，设备完成门框生产线

不。	机器的名字	数量	备注
1	开卷机	1	手册
2	伺服送料器	1
4	引导设备	1
5	成形机	1
7	遵循剪切	1	包括刀
8	收集架	1
9	控制系统	1

Ⅵ，门框制造机配件品牌

不。	的名字	制造商
1	电机和减速机	国内品牌
2	主键轴承	国内品牌
3.	逆变器	石林
4	PLC系统	西门子
5	低压电气	施耐德
6	编码器	欧姆龙
7	触摸屏	西门子
8	液压系统	国内品牌

门框辊式成型机

1、用于生产钢质门业金属型材的门框生产线。

2、PLC控制系统，自动、易操作。

3、轴承钢辊采用淬火工艺，硬度达到HRC60-65℃。

跟踪切割系统与Cr12切割刀片。

5.所有辊辊淬火

6.生产到货国家标准:GB/T12755-91

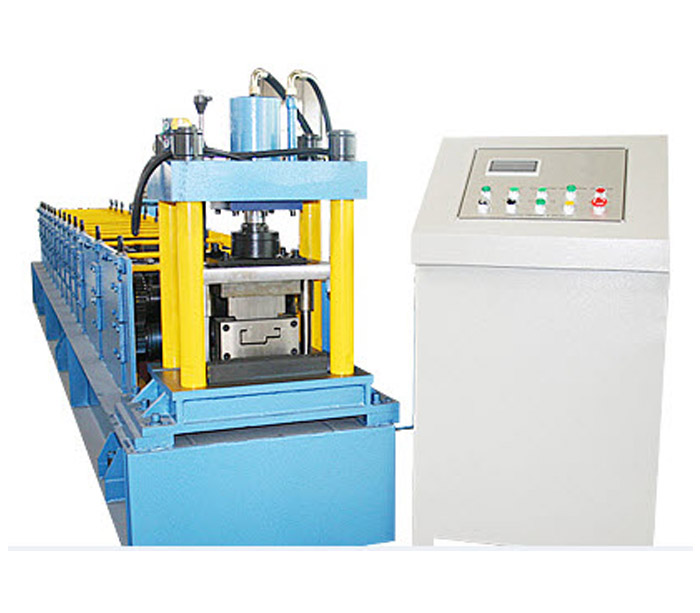

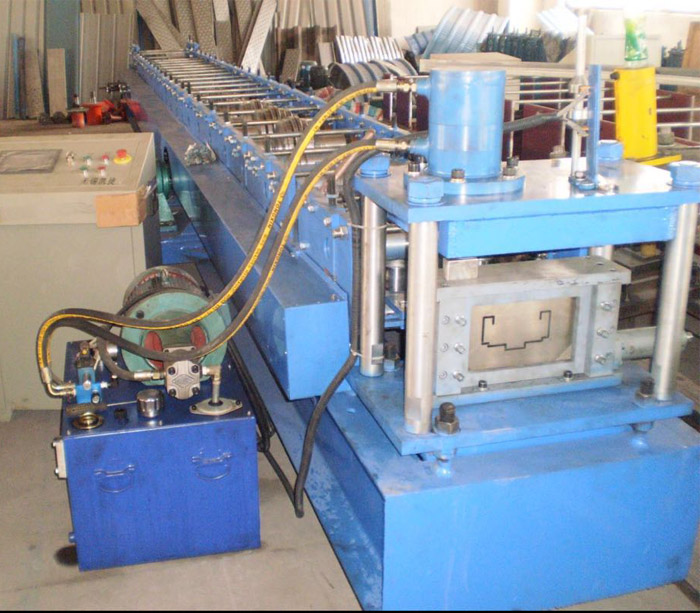

门框滚压成型机是生产金属门框的设备。

如何生产钢质门框，门框成型机是很好的解决设备，以确定长度，直线度，光洁度，形状和轮廓的定义。门框成型机可自动控制长度、数量、成型、切断、出料、切断等功能。

门框辊成型机参数数据

主要技术参数:

面板厚度:1.5 mm

滚轮数量:16个

轴径:Φ75mm

轧辊材质:轴承钢

速度:8-12m /分钟

侧板厚度:S18mm

驱动:l.2”链

底部:35#工字钢

设备尺寸:约10m × 1.0m × l.2m

电气控制系统:PLC(松下)

主功率:11kw

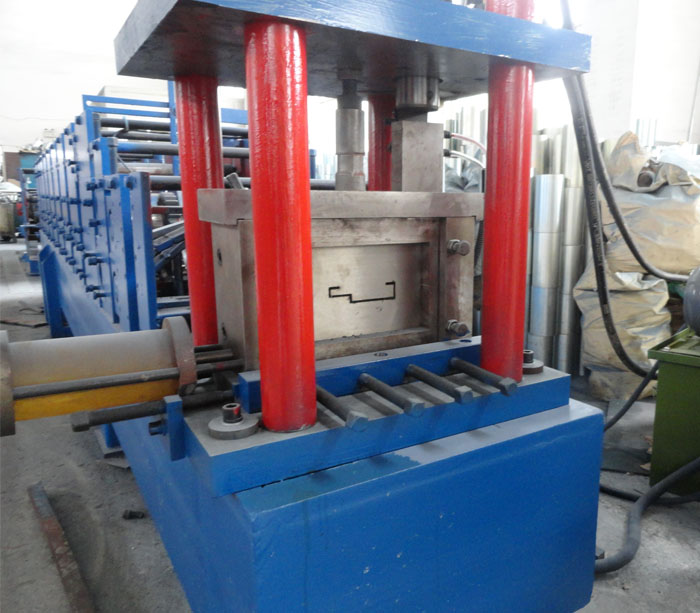

液压剪

液压泵站功率:5.5KW

液压机:20Mpa

切割刀片材质:Crl2Mov(含3)

切割长度误差:±3mm
