烟雾排出阀卷成型机

烟雾排出阀卷成型机，防炉阀，电气烟雾排气阀，防火刀片制造机

防火阀面板卷成型机参数

不。	物品		范围	评论
1	材料	类型	冷轧带钢钢，镀锌板
		T.（mm）	1.0mm.
		屈服强度（MPA）	Q235，Q350
2	形成产品宽度		依靠绘图
3.	成型速度（m / min）		12-15米
4.	形成主电源（kW）		7.5 kW.	Fyr.
5.	液压动力（kW）		7.5 kW.	Fyr.
6.	液压机		20MPA
7.	电压		AC380V.，50Hz，3P	定制

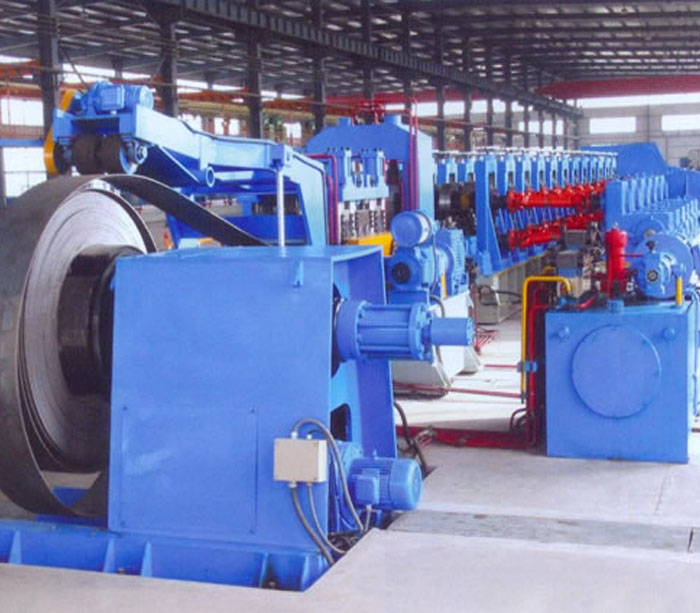

完成钢门生产线工作流程，

Decoiler -Straightener-Guiding - 饲料 - 卷成型 - 成品

金属门设备由

该设备采用脱卷筒，调平机，伺服喂养

机器，主成型机，切割装置，集合表.PLC控制系统

4，生产线的主要技术参数，

材质：GI钢板，低碳钢。

钢板的厚度，1.5mm

线圈内径，φ508mm

线路速度，8-12米/分钟（可调）

5.机器的特点

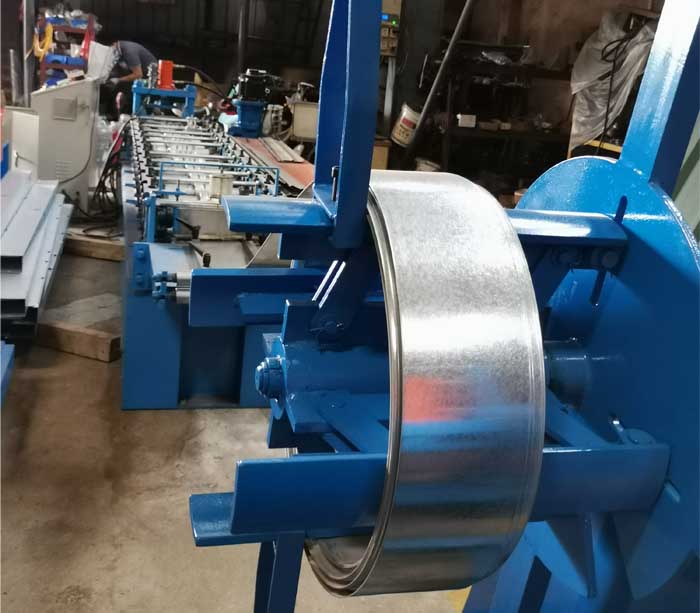

5.1金属条线圈脱卷筒，

功能性和结构特征，

用于支撑和膨胀钢卷轴，钢铁焊接机身。它易于操作。

技术参数

材料内径：Φ508mm

内径范围：Ф450-550

最大外径：φ1200mm

负载能力：≤5T

5.4伺服送料机

类型：伺服喂养

功能和结构：夹紧并用钢加入压力机。聚氨酯辊确保进料力。在±0.15mm的响铃中控制每个喂料误差。与伺服夹相比，进料长度设置更加灵活，适应更宽的范围。该馈电装置更适合宽材料，可以有效地提高饲养精度。伺服电机，测量装置，数字控制系统是导入的组件。

技术参数：

最大送料量：30〜40次/分钟（可调）

进料步骤：100mm /步骤（可调）。

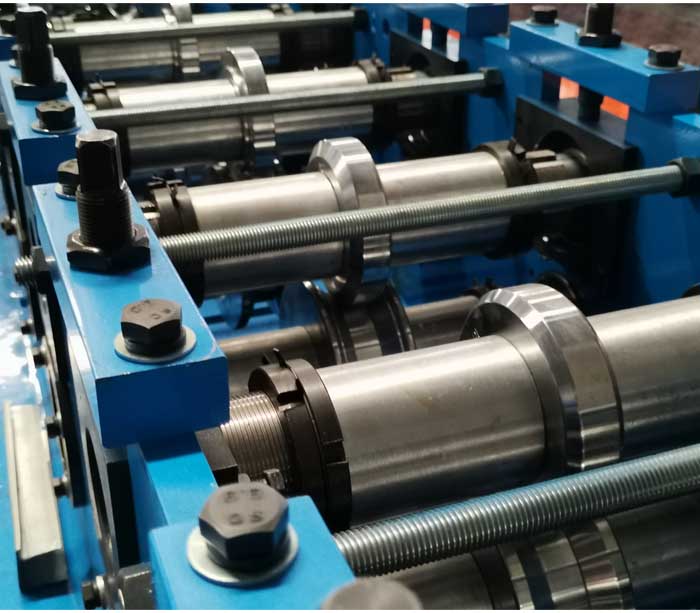

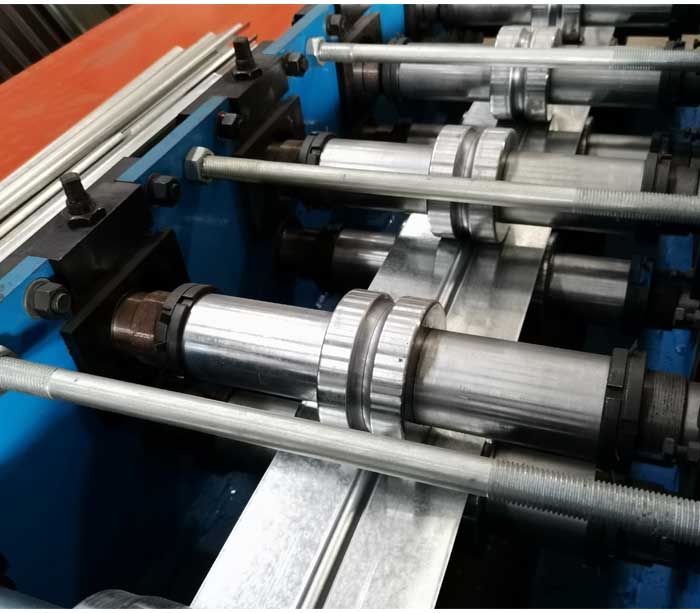

5.10成型机：

类型：双悬臂式齿轮驱动，宽度可调通用成型机和整体移动，快速（腰部高度和宽度）交换规范。

成型辊：16个站，并添加摩擦，以确保表面轮廓没有划痕。
侧面板：T.18mm，A3钢重型。

滚动超速：8-12米/分钟。

滚筒材料：＃45轴承钢，整体淬火，硬度HRC56-62℃。
电机功率：7.5kW。
主滚筒：¢75mm，45＃。
设备底座：35＃H型使用焊接钢板。
传输：链条驱动器。
安全性：通过紧急停止按钮，易于处理紧急情况，确保设备和操作员安全。链条中的其他齿轮和工作人员可以轻松导致伤害传输部分覆盖着保护盖，以确保工人的安全。

5,11.集合表

类型，成品电缆托盘到达收集桌，工人将收集产品，非动力滚筒。

功能和结构：由钢筋（方管）组成，无电源滚筒组件，焊接，在配套成品中发挥作用，可以适应8米成品。

5.12电气控制系统

整行采用进口PLC控制，触摸屏可用于人机界面，实现人与PLC之间的相互作用。

ⅴ，设备完成钢门面板生产线

不。	机器名称	QTY.	评论
1	untoiler.	1	手动的
2	伺服送料器	1
4.	指导设备	1
5.	成型机	1
7.	跟随剪切	1	包括刀
8.	收集机架	1
9.	控制系统	1

ⅵ，门板制造机配件品牌

不。	名称	制造商
1	电机和减速机	国内品牌
2	主钥匙轴承	国内品牌
3.	逆变器	谢林
4.	PLC系统	西门子
5.	低压电气	施耐德
6.	编码器	欧姆龙
7.	触摸屏	西门子
8.	液压系统	国内品牌
