伸缩槽抽屉滑卷成型机

伸缩频道抽屉滑辊成型机中国制造商

如何制作已完成的集合频道轨道？

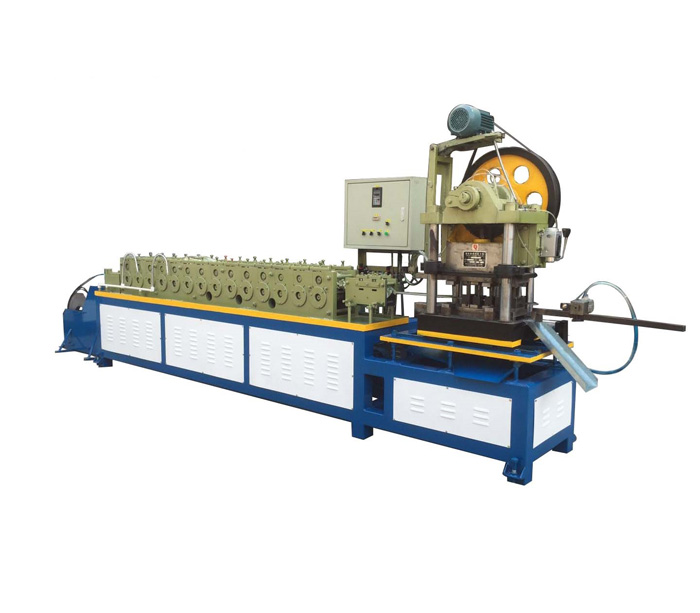

抽屉滑辊成型机

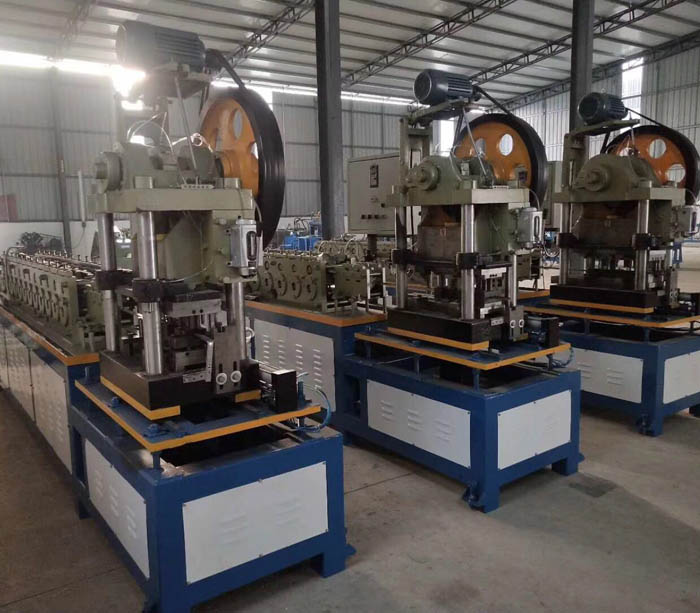

抽屉滑块卷成型机3台。

外轨辊成型机

中轨辊成型机

内轨辊成型机

技术参数
模型		SP-2512.
产品名称		滑轨卷成型机
函数		成形拉丝滑轨型材
驾驶		链
滚筒座椅		A3钢
滚筒站		突出辊形成16站，中部和内轨14站。
形成滚筒		＃45，热处理后的CNC加工
成型机的电动机		5.5 kW.
线速度		8--13米/分钟
材料厚度		0.8——1.4毫米
液压站电机功率		5.5kw.
PLC /触摸屏		松下

抽屉铁轨制造机械技术。

1、主机机架是采用100mm*80mm*3mm的矩形管，厚度25mm的A3碳钢板全焊接，然后通过龙门铣床的铣床台面。

2，主发动机墙板的厚度为40mm，墙板轴承孔位置和滑块槽采用线性切割集成加工面水厂。
3，滚轮材料：采用CR12MOV优质模钢
4，热处理：轧制车轮达到两次真空热处理，达到HRC = 60-62℃
5，滚轮加工：滚轮真空热处理，采用SolidWorks / MasterCAM综合技术，CNC车床精密加工，确保辊的加工精度在±0.02mm以内。
6，主发动机滚轮内部孔精确研磨，加工精度在±0.02mm内
主发动机轴的外部58精确研磨，加工精度在±0.02mm以内
7，传输部分
发动机采用5.5KW电机(电压标准:380V/50HZ/3Ph)一组，配备350个减速齿轮一组，驱动1.5”12齿主链传动。
主机采用6点12链轮驱动。
该机采用哈尔滨6309轴承。
8.关闭
切断段由外轨3.0KW 30吨四柱压力机、中轨2.2KW 18吨四柱压力机、内轨18吨四柱压力机组成。
切割模具材质:采用Cr12MoV模具钢，热处理，磨床，线切割精加工
切割模具处理：HRC60-62℃的热处理硬度后
9.电子控制
电箱是PLC人工智能控制电动盒，需要配置伺服电机。（普通电机不需要PLC）
电动箱配有彩色触摸屏、编码器、伺服电机。(普通电机不需要触摸屏和编码器)
10.总用电量约15KW。
11.产品保障期，安装和调试后一年内，卷轮正常磨损为半年，主要发动机和变频器保证为一年，打孔电机和打孔均由制造商保证半年半年。有继电器，接近开关和模具无法保证，但我们的工厂可以配备一些模具磨损部件。

12，轧机长度宽度高度为：4500 x 780 x1600。材料架+轧机+对准部分+液压机冲床。覆盖面积为7米×1米×1.5米。

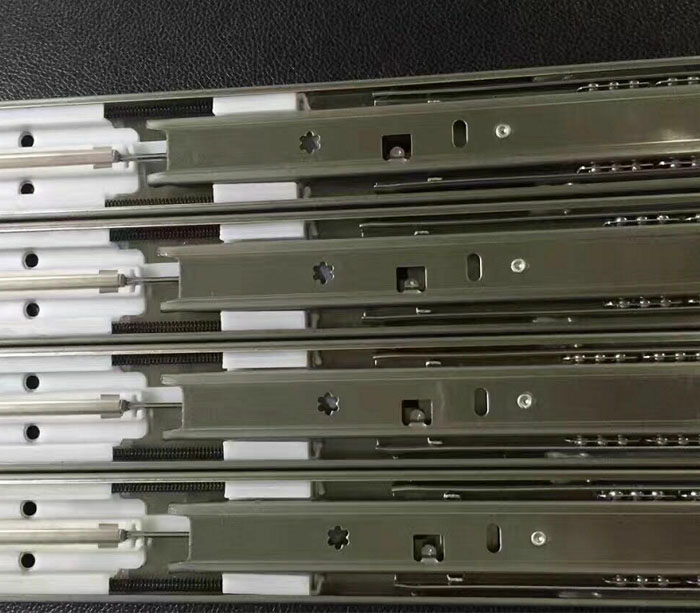

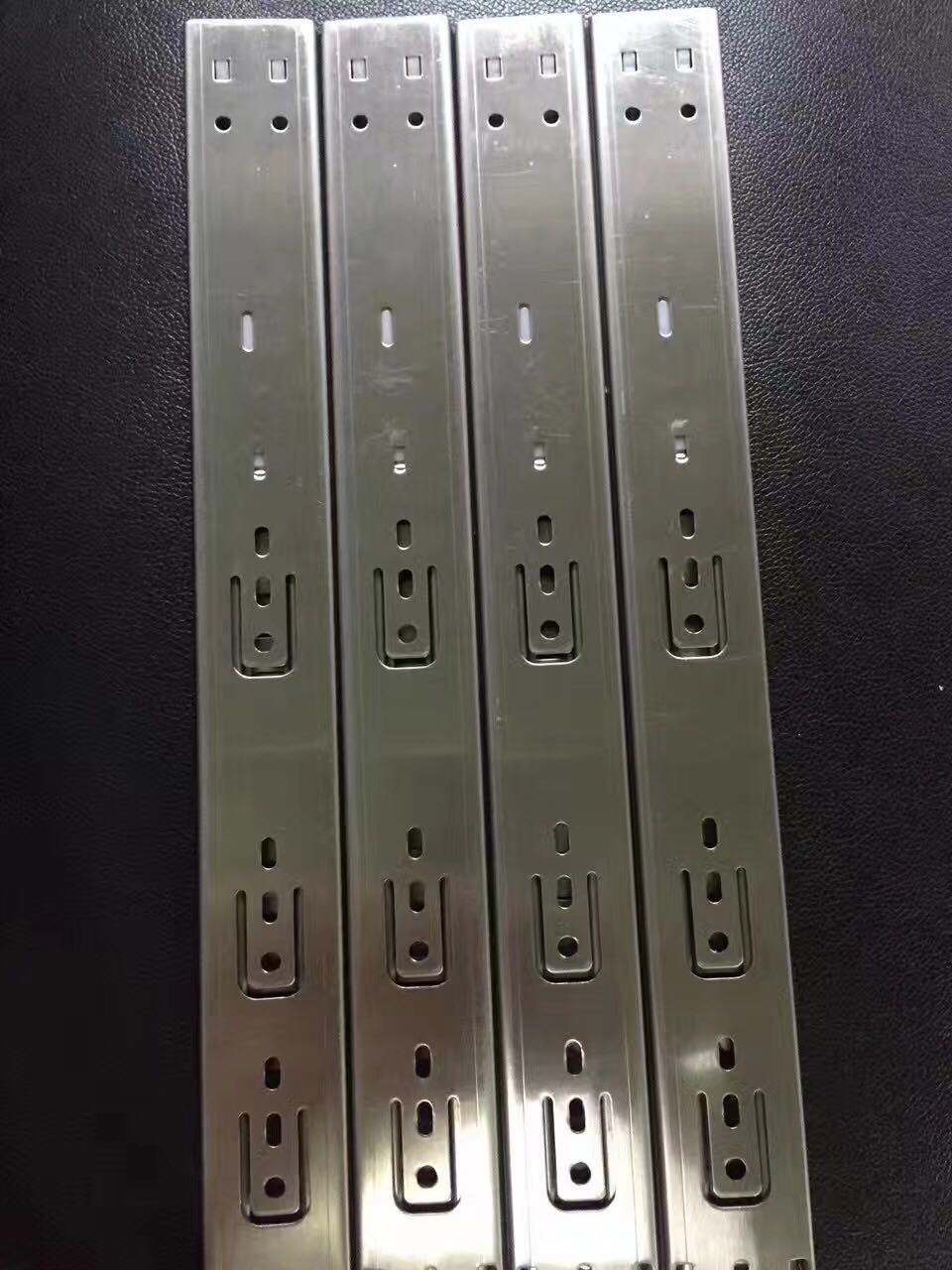

形成的外形看起来后钢抽屉滑梯

抽屉滑动制造抽屉/机柜轨道。

1，高科技，操作简单，耐用成型线

2，可调使长度设置。

3，PLC CONTROLOL系统

全线技术过程：材料架----主要卷成形----切断----收集材料

主成型框架使用100mm * 80mm * 3mm矩形管，T. 25mm A3碳钢板全焊接，并通过龙门铣床铣床铣床。

成型墙板采用40mm厚度面板。

SP-2512.

滑轨制造机用于制作伸缩频道

滑轨，也是导轨和伸缩通道的名称，固定在家具的机柜上，以及家具的抽屉或橱柜面板连接到可移动的硬件连接部件。滑轨适用于家具的抽屉连接，如橱柜，浴室柜，家具，公文包和其他木制和钢抽屉。

滑轨制造机

PLC控制成型线和自动装配线

描述	25毫米滑轨
项目编号	SP-2512.
材料	不锈钢，冷轧钢
完成过程	镀锌，电镀黑色
厚度	0.8 - -1.2毫米
应用	厨柜，抽屉，书桌
类型	3折滑轨
